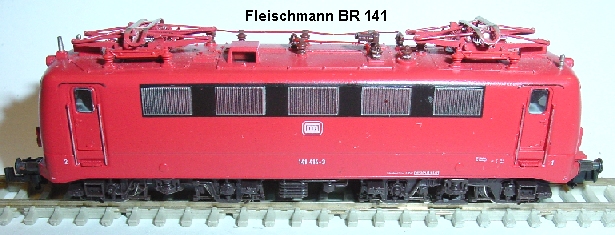

Fleischmann BR E 141 Umbauanleitung: Hier mit DHP160. Der Umbau ist mangels Platz nur für Modellbahner, die wissen wo am Lötkolben vorne ist.
	Gehäuse abnehmen durch Spreizen der Seitenwände. Im Gehäuse die Oberleitungsfeder entfernen. Stifte der Drehgestelle entfernen und Drehgestelle abnehmen. Bodenwanne aus Plastik ausrasten. Nun wird die Platine und die Plastikwanne bearbeitet.

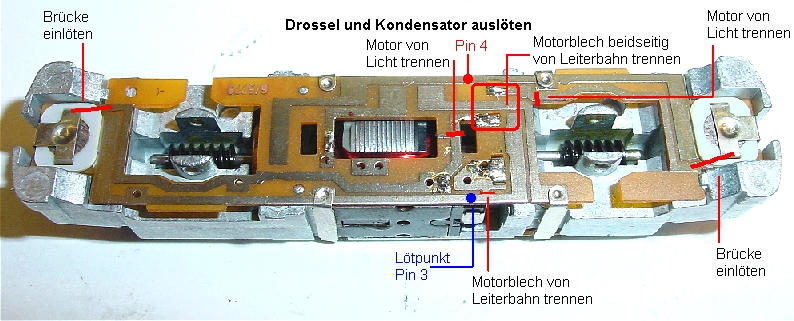

	Drossel und Kondensator werden abgelötet. Um die Diodenplättchen nicht ausbauen zu müssen wird je eine Drahtbrücke von den Lampenfedern zur Leiterbahn gelötet (Licht heller) und dann die Leiterbahn über den oberen Motoranschluss zur anderen Birne zwei mal getrennt. Einmal unterhalb der oberen Motorfeder und einmal oberhalb der oberen Motorfeder. Im roten Viereck zwei Laschen der Motorfeder, beide müssen getrennt werden. Unten die Motorfeder wird von der unteren Leiterbahn getrennt.

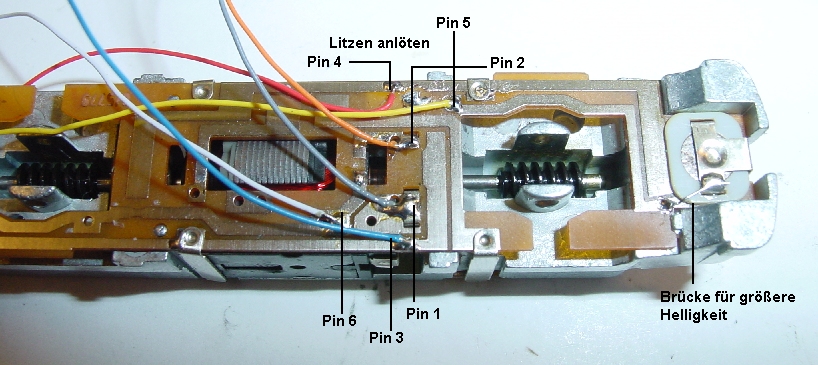

	Nun werden erst die 6 Litzen wie im Bild angelötet, umgedreht erst am Decoder und dann an der Platine funktioniert es nicht so gut.

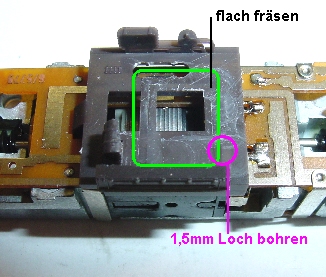

	Die Plastikwanne wird plan gefräst, (Nein, der Decoder passt nicht quer auf die Wanne weil sonst die Drehgestelle nicht mehr drehen können.) Die Litzen werden von unten durch die vorhandene öffnung links nach oben geführt. Der Decoder wird mit Doppelklebeband oben bündig längs aufgeklebt.

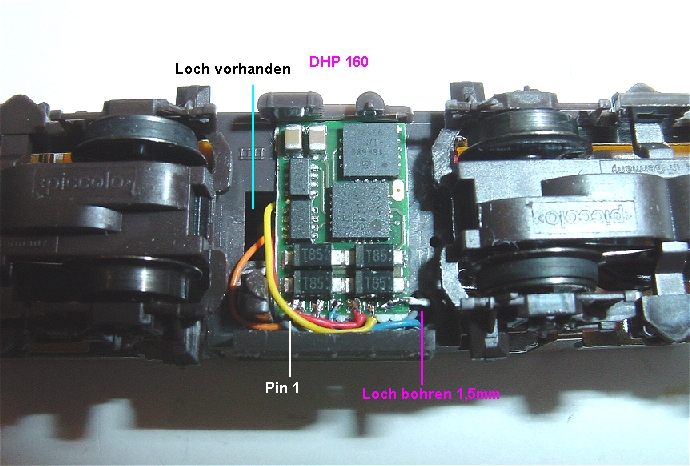

	Nun werden die 6 Litzen an die Decoderlötpunkte angelötet, was mangels Platz eine fummelige Arbeit ist. Man sieht, das der Decoder quer wegen den Drehgestellen nicht gepasst hätte. Pin 1 links grau.
