Fleischmann BR 118 mit Schnittstelle Umbauanleitung: hier mit DH10C-3 oben auf der Platine
	Gehäuse durch leichtes Spreizen der Seitenwände abnehmen.

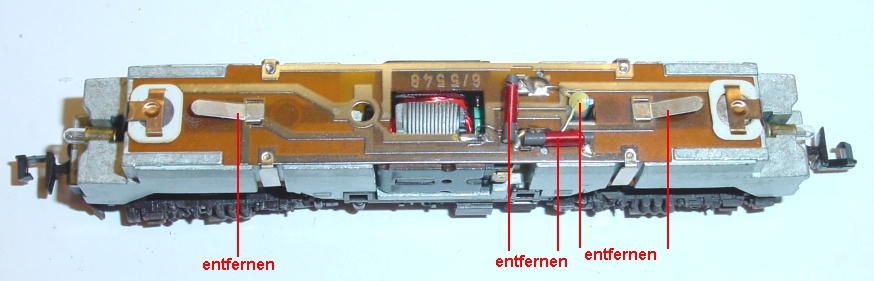

	Auf der Platine werden 2 Federn der Oberleitung herausgenommen. 2 Drosseln und 1 Kondensator werden ausgelötet. Wer wie ich Teile der Leiterbahnen weiterverwenden will, weil die Litzen dadurch kürzer werden, achtet auf Bild 3. Der DH10C kommt über das Loch des früheren Oberleitungsschalters. Die Drehfeder im Gehäuse wird entfernt !!!

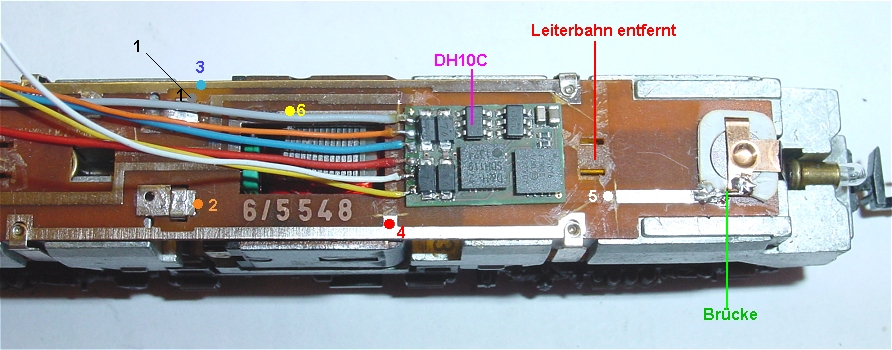

	Der DH10C Decoder wird oben aufgeklebt, die darunter befindlichen Leiterbahnen wurden abgezogen. Pin 1 Motor ist oben grau im Bild. 3 Brücken wurden gelötet. 1 und 2 an den Lampenfedern, 3 am Motorlötpad oben da hier ein Stück der Leiterbahn bis zum Lötpad verwendet wurde.

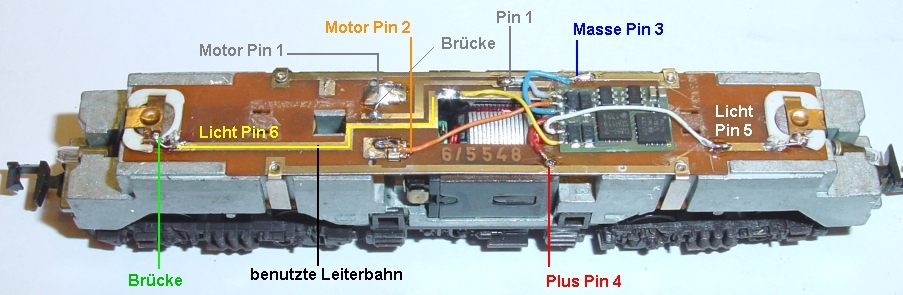

	Hier die fertige Verdrahtung. Pin 1 grau an Leiterbahnrest und über Drahtbrücke an Motorlötpad. Pin 2 orange an Motorlötpad unten im Bild. Pin 3 blau an Leiterbahn oben. Pin 4 rot an Leiterbahn unten. Pin 5 weiß an Lampe rechts über Drahtbrücke. Pin 6 gelb an Lampe links über Leiterbahnrest und Drahtbrücke.
