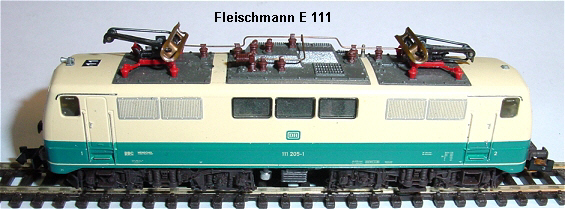

Fleischmann E 111 Umbauanleitung: Hier mit einem DHP160 SX1 - SXII - DCC Decoder
	Gehäuse abnehmen durch beidseitiges Spreizen der Wände.

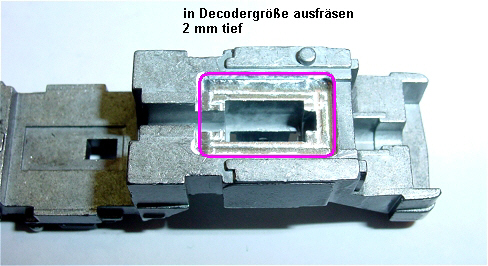

	Bei zwei Umbauten ähnlicher Fleischmann Modelle wurde entweder die Platine geteilt oder der Decoder seitlich eingebaut. Hier nun die stabilste Variante durch Platzierung des Decoders unter der Platine in einer Ausfräsung welche bis 1 mm über die Antriebsschnecke reicht.

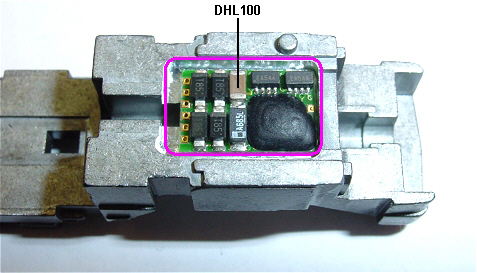

	Decoder wird mit angelöteten Litzen mit Doppelklebeband (nicht das beiliegende Moosgummi-Klebeband sondern Doppelklebeband für Fotos) in die Ausfräsung geklebt.

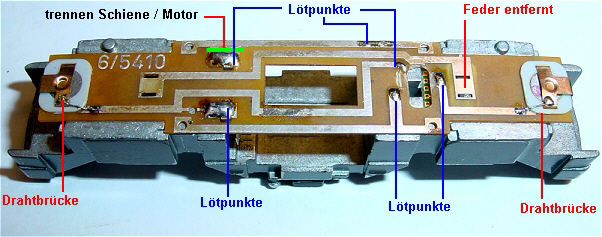

	Motorfeder oben im Bild von der Leiterbahn oben mit einem Cuttermesser trennen. Verbindung durchpiepsen damit keine Verbindung mehr vorhanden ist, sonst brennt der Decoder ab. Je eine Drahtbrücke von der Leiterbahn an die Lampenfeder loten um das Diodenplättchen zu überbrücken. Beide Oberleitungsfedern herausnehmen. An der angegebenen Stelle in die Platine ein Langloch einbringen um die Decoderlitzen hindurch zu führen. Lötpunkte ergeben kürzeste Kabelverbindungen.

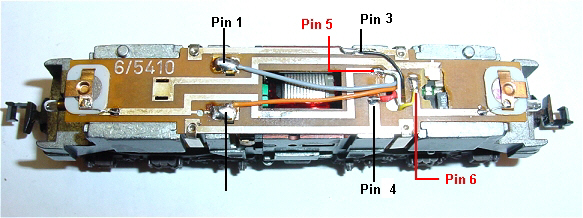

	Decoder ist verdrahtet. Pin 1 an Motor oben. Pin 2 an Motor unten. Pin 3 Leiterbahn Schiene rechts. Pin 4 Leiterbahn Schiene links.
