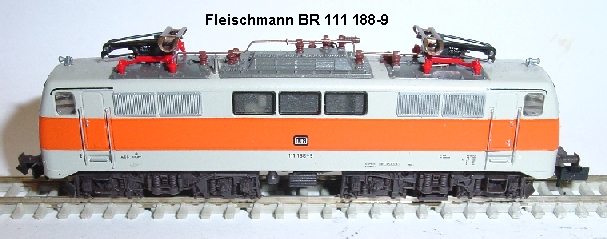

Fleischmann E 111 188-9 Umbauanleitung: Man kann diese Lok auf verschiedene Arten umbauen. Diese Anleitung ist mit Decoder unter der Platine.
	Gehäuse nach oben abziehen und die Feder des Oberleitungsumschalters herausnehmen. Von der Platine werden beide Oberleitungsfedern herausgezogen.

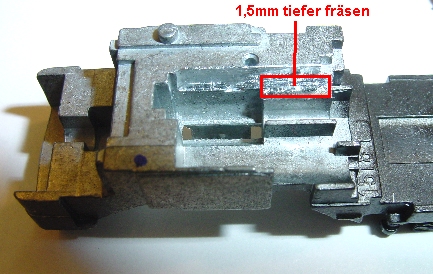

	Links ist unter der Platine bereits Platz für den DHP160 hier braucht man nur den rot markierten Teil 1,5 mm tiefer fräsen und nach Einlegen des Motors mit Doppelklebeband den Decoder mit Litzen aufzukleben.

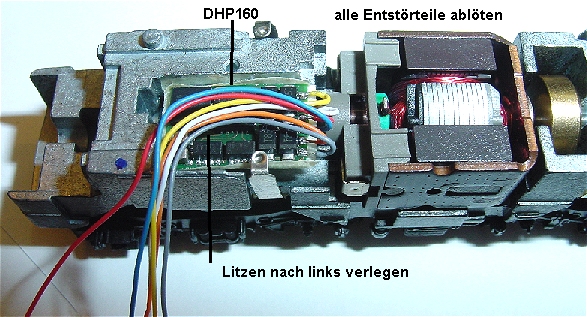

	Litzen sollten über den Decoder nach links gelegt werden und dann an der vorhandenen öffnung der Platine nach oben geführt werden. Hier werden sie dann wie im nächsten Bild gezeigt angelötet.

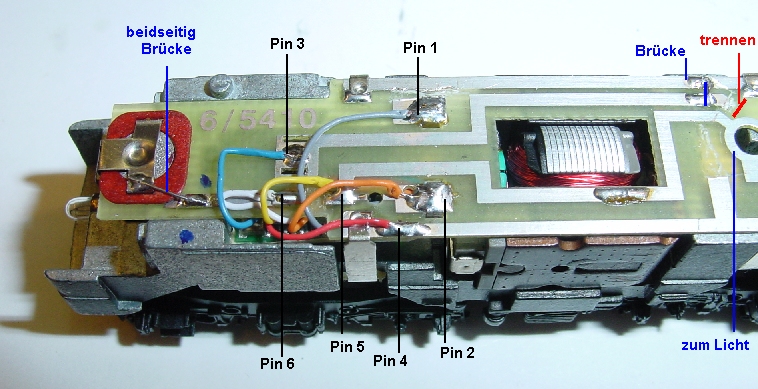

	Die Platine wird folgendermaßen bearbeitet: Von der Platine wird der Kondensator und die Drossel entfernt. Von den Lampenfedern links und rechts wird je eine Drahtbrücke zur Leiterbahn gelötet, womit das Diodenplättchen überbrückt wird, das ergibt helleres Licht. Leiterbahn wird wie im Bild links unterbrochen so das links die weiße Litze Pin 6 und rechts die gelbe Litze Pin 5 angelötet werden kann. Motorfeder oben im Bild muß durch einen Trennschnitt von der oberen Masseleiterbahn getrennt werden, hier wird Pin 1 angelötet. unten orange Pin 2, . Um Kabellänge zu sparen habe ich die Oberleitungsleiterbahn am ehemaligen Umschalter getrennt und nach Masse eine Brücke gelötet, dadurch kann man Pin 3 blau direkt an den linken Rest der Oberleitungsleiterbahn loten. Pin 4 rot an Plusleiterbahn unten im Bild. Das war es dann schon.
