Fleischmann E 110       Umbauanleitung: Es passt ein Trix 66830 oder wie hier ein DHL100 längs auf die Motorplatine von Michael Heidenblut

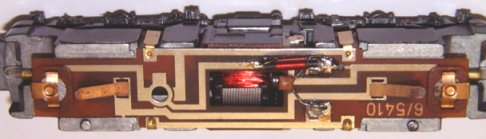

	Gehäuse abnehmen, Drossel und Kondensator entfernen. Dioden können bleiben, das sind die kleinen runden silbrigen Plättchen unter den Lampenfedern. Links das Bild vor dem Umbau, darunter nach dem Umbau.

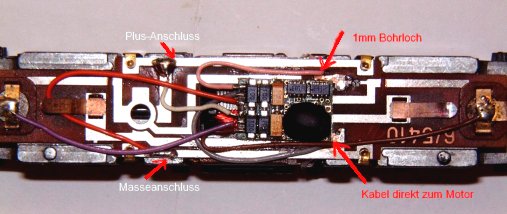

	Die Motorverbindung Platine-Motor entfernen. Die Plusleiterbahnen zu den Lampen trennen. In die Platine zwei Löcher 1 mm bohren für die Litzendurchführung zu den Motor Kohleblechen. Dekoder mit Doppelklebeband auf die Platine kleben und verdrahten. Im Bild unten ist Pin 1 des DHL 100 oben also rosa Litze zum Motor und Pin 2 graue Litze ebenfalls zum Motor. Pin 3 Masseanschluss, hier im Bild rot und Pin 4 Plusanschluss hellgrau. Lila von Pin 5 an die Lampe vorn und dunkelbraun an die Lampe hinten. Das war es dann schon. Einstellung 4 - 4 - 3
