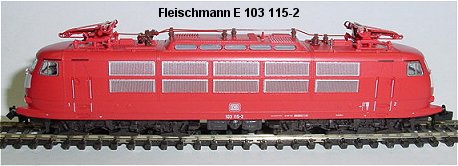

Fleischmann E 103 115-7       Umbauanleitung: Es passt ein Selectrix 66830 oder wie hier ein DHL 100 längs auf die Motorplatine, sehr einfach auch für Anfänger.
	Gehäuse abnehmen und Oberleitungsumschalter herausnehmen. Nach dem Umbau kann nicht mehr mit echter Oberleitung gefahren werden.

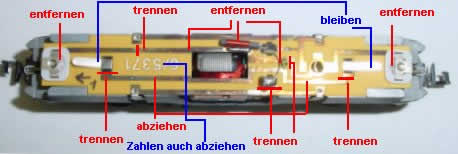

	Von der Platine wird die Drossel und der Kondensator abgelötet. Die Lampenfedern werden aufgebogen und die Diodenplättchen herausgenommen. Federn um 1mm kürzen und wieder einbauen, oben auf der Platine festlöten. Die Leiterbahn zwischen den beiden Federn für die Stromabnahme von den Pantographen an der Feder trennen und abziehen. Ebenso die geätzten Zahlen abziehen. Die Leiterbahn zwischen der vorderen und hinteren Lampe an den kenntlich gemachten Stellen trennen und den Rest dazwischen ebenfalls abziehen. Das verhindert eventuelle Kurzschlüsse an der Decoder-Rückseite nach dem Aufkleben desselben.
	Die Pantographen Federn bleiben, um später ein Wackeln des Gehäuses zu verhindern. Zwischen der Masse-Leiterbahn, im Bild unten, und der Motorfeder Lötstelle unten muß ebenfalls ein Trennschnitt gemacht werden. Damit ist der Motor potentialfrei. Strom zum Motor wird wie vorher über die eingelöteten, jetzt jedoch isolierten, Motorfedern geleitet.

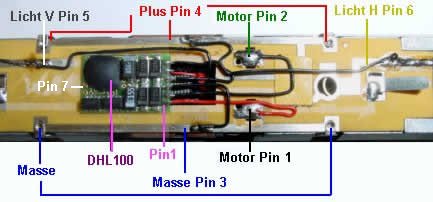

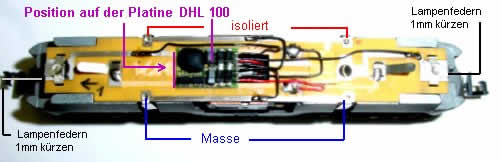

	Der Decoder DHL100 wird wie im Bild zu 2/3 auf die Platine mit Doppelklebeband geklebt. Durch die vorher entfernten Leiterbahnen könnte man ihn an dieser Stelle auch mit Sekundenkleber auf die Platine kleben. Darauf achten, das der Decoder mit dem linken Ende ungefähr mit der Erhöhung im Lokgehäuse übereinstimmt, sonst passt das Gehäuse später nicht drauf. Verkabelung: Pin 1 im Bild unten rotes Kabel an Motorfeder unten, Pin 2 an Motorfeder oben. Pin 3 an Leiterbahn unten Masse. Pin 4 an Leiterbahn oben Plus. Pin 5 an Lampe vorn und Pin 6 an Lampe hinten. Pin 7 bleibt frei, könnte aber noch für rotes Schlusslicht verwendet werden. Einstellung: Adresse XX, Höchstgeschwindigkeit 5, Anfahr & Bremsverzögerung 3, Impuls 2. Ohne Gehäuse probefahren und Fahrtrichtung mit Lichtwechsel überprüfen. Wenn verkehrt, umlöten der Lampenkabel ist hier einfacher als softwaremäßig vertauschen der Anschlüsse.
