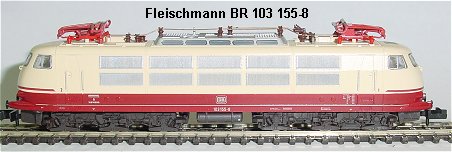

Fleischmann BR 103 155-8 Umbauanleitung: Hier mit einem Kühn N 025 DCC Decoder der doppelseitig bestückt ist. Darum eine Ausfräsung in Platine und Unterteil.
	Gehäuse abnehmen und Oberleitungsumschalter herausnehmen. Nach dem Umbau kann nicht mehr mit echter Oberleitung gefahren werden.

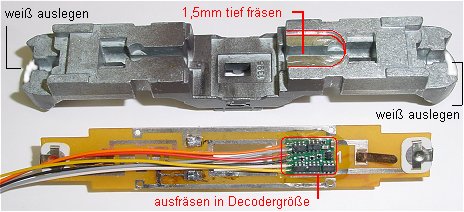

	Von der Platine wird die Drossel und der Kondensator abgelötet. Die Lampenfedern werden mit einem Draht von der Leiterbahn zur Lampe überbrückt. Das Lampengehäuse wird mit weißer Farbe ausgelegt. An der in diesem Bild oberen Leiterbahn wird die Motorfeder mit einem Skalpell-Schnitt von der Platinenleiterbahn getrennt. Nachmessen ob tatsägchlich keine Verbindung mehr da ist. Motormasseblech wird entfernt. Alle Teile vom Fahrgestell abbauen und die Vertiefung wie im Bild einfräsen. Vertiefung mit Klarlack isolieren. Auf der Platine einen Ausschnitt in der Größe des Decoders ausfräsen. Platine aufsetzen und Decoder einlegen, sodann rundherum auf der Platine mit UHU Plus einkleben. Die Pantographen - Federn bleiben für besseren Halt des Gehäuses.

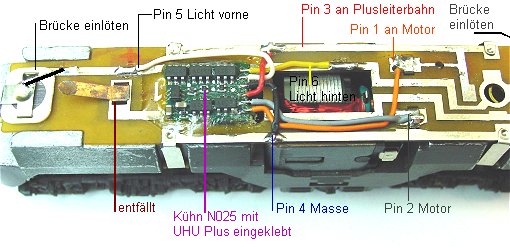

	Decoder eingeklebt, (Ansicht von der gegenüberliegenden Seite) Pin 1 orange an Motorlötpad oben, durch das Loch in der Leiterbahn ist dieser Punkt isoliert. Pin 2 grau an Motorlötpad unten, durch den Skalpellschnitt ist dieser Punkt von der Leiterbahn isoliert. Pin 3 rot an Plus obere Leiterbahn. Pin 4 schwarz an Masse untere Leiterbahn. Pin 5 weiß an Lampe links (Führerstand 1) über die Brücke an die Lampenfeder. Pin 6 gelb an Lampe rechts (ebenfalls eine Brücke zur Lampenfeder)
