Fleischmann E 103 150-9 Schnittstellenausführung Umbauanleitung: Es passt ein Selectrix SLX830 oder ohne Fräsarbeit ein DCC N025 unter die Platine. Bei SLX am einfachsten ein Exemplar ganz ohne Kabel oder Litzen.
	Gehäuse abnehmen und Oberleitungsumschalter herausnehmen. Nach dem Umbau kann nicht mehr mit echter Oberleitung gefahren werden.

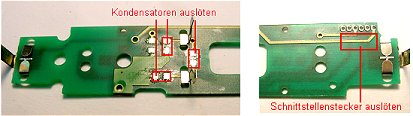

	Von der Platine wird die Drossel auf der Oberseite und die Kondensatoren auf der Unterseite abgelötet. Die Schnittstellenbuchse muss für den Einbau eines SLX830=DHL100=Trix66830 ausgelötet werden. Dazu schneidet man am Besten die Drähte kurz hinter dem Stecker ab, entfernt mit einer Entlötlitze das Lötzinn auf der Platinenoberseite und zieht die Drahtreste heraus. Ein DCC N025 passt in die Schnittstelle, allerdings sollte dann auch etwas tiefer gefräst werden.
	Linke Seite der Platinenunterseite ohne SMD Bauteile und rechte Platinenunterseite ohne Schnittstellenbuchse.

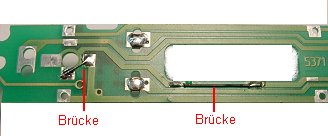

	Die Platinenoberseite mit Drahtbrücke anstelle der Drossel und Drahtbrücke am Umschalter. Ich empfehle, die Motorfedern mit etwas Lötzinn zu fixieren, ebenso die Lampenfedern oben. Bei den Lampenfedern besteht sonst die Gefahr, das sie sich leicht verschieben und dann mit der Gehäusemasse einen Kurzschluss produzieren.
	Der vorhandene Ausschnitt für den Decoder ist für SLX830 nicht breit genug. Also Motorentnehmen, Fahrgestelle herausnehmen und Schleiferplättchen abnehmen. So entstrippt kann man das Unterteil einspannen und seitlich ca. 1 mm abfräsen. Da die Decoder unterschiedliche Höhen haben (Differenz bis 0,3 mm in der Bauteilehöhe) kann man auch gleich die Tiefe der erhabenen Stelle um 0,5 mm tiefer fräsen.

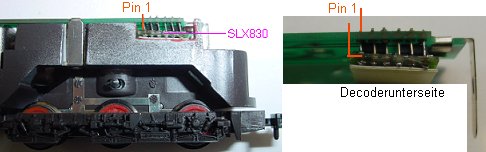

	Der Decoder ist eingelötet. Pin 1 links und Bauteile des Decoders zeigen zur Platine. So braucht man nur je einen Draht durch die Löcher im Decoder und in der Platine zu stecken und zu verlöten. Auf der Unterseite des Decoders wird ein Stück Tesafilm o.ä. als Isolierung gegen Masse aufgeklebt. Einstellung: Adresse XX, Höchstgeschwindigkeit 5, Anfahr & Bremsverzögerung 4, Impuls 2. Halteabschnitte nach Belieben.
