Fleischmann Steuerwagen mit LED`s
Umbauanleitung: Schaltdecoder Selectrix DHF200
|
 |
Gehäuse abnehmen. Dazu die Schürze vorn unten ausklippsen. Seitenwände spreizen und Gehäuse nach oben abnehmen.
|
 |
Beide Kabel werden abgelötet und aus den hellblauen Plastikklippsen herausgezogen. Die Platine wird ausgerastet
und beide Lötpunkte der kabel mit Entlötlitze von Lötzinn befreit. Dadurch entstehen 4 Lötpunkte und man braucht
keine Leiterbahn zu trennen wie im 1:160 Forum.
|
 |

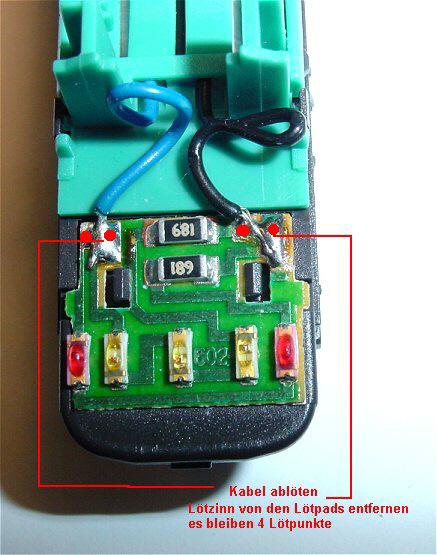

Die Platine ohne Lötzinnreste. Links rote LED's Plusanschluß. Daneben weiße LED's Minusanschluß. Rechts LED's
weiß Plusanschluß, rechts außen rote LED's Minusanschluß.
|
 |

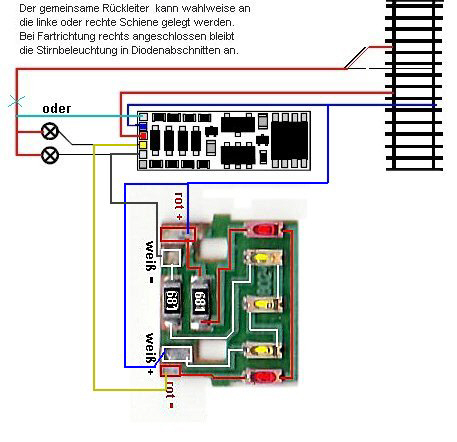

Der Anschluß DHF200 an LED Platine. Pin 1 nc. Pin 2 Schiene rechts, Pin 3 Schiene links, Pin 4 Lötpunkt rote
LED minus. Pin 5 Lötpunkt weiße LED minus. Von Pin 2 des Decoders wird eine zusätzliche Litze an Lötpunkt
rot Plus und Lötpunkt weiß plus verlegt.
|
 |

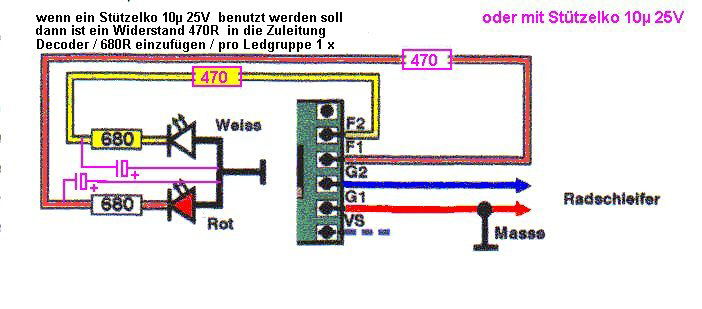

Hier nochmals zur Verdeutlichung rechts die Decoderpins links LED's. Will man wegen sporadischer Stromaussetzer
beide LED Reihen an Stützkondensatoren anschließen, dann wird in die Zuleitung vom Decoder an den jeweiligen
680 Ohm Widerstand je 1 SMD-Widerstand von 470 Ohm eingelötet. Ohne diese kann der Decoder zerstört werden.
Plus der LED's kann auch an Pin 1 VS gelegt werden, dann ist die Stirnbeleuchtung in Diodenhalteabschnitten aus.
|
 |

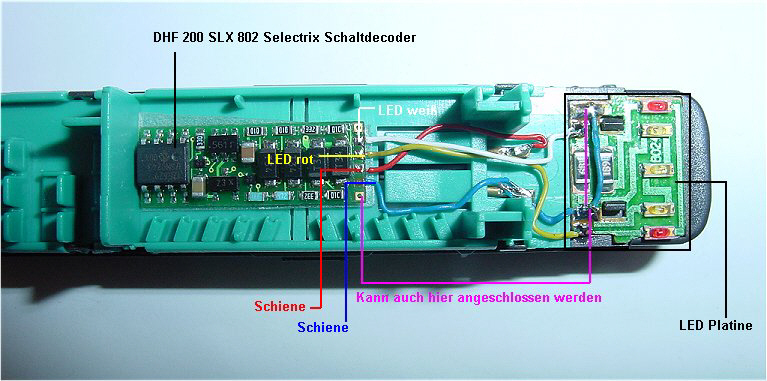

Fertiger Umbau. Hier wurden zwei Messingdrähte 1mm unter die hellblauen Klipps geschoben und erst daran die
beiden Litzen Schiene/Schiene angelötet, ergiebt besseren Kontakt als die Drähte direkt einzuschieben.
Auf der LED Platine ist eine blaue Brücke von + rot nach plus weiß und dann an Pin 2 des Decoders gelötet.
Plus rot und weiß könnte auch an Pin 1 VS gelegt werden.
|
