Fleischmann V 212 - 3818 alt       Umbauanleitung: Es passt ein Selectrix 66830 quer in den Führerstand.

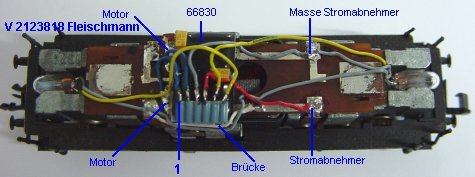

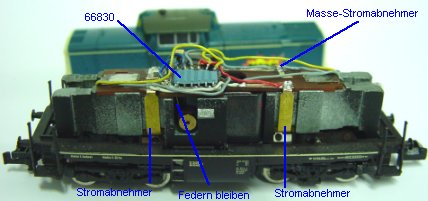

	Gehäuse abnehmen, Drossel und Kondensator entfernen. Dioden werden entfernt. Auf der Platine eine Drahtbrücke zwischen den beiden Stromabnehmern einlöten (weißes Kabel im Bild). Die Motorstromfedern auf der Platine werden weiter benutzt. Bezugnehmend auf das Foto oben wird der Motor mit Platinenlötpunkt unten an Pin 1 des Dekoders gelötet. Pin 2 Motorfeder oben. Pin 3 Masse Platinenbahn oben, hier wird auch die Masse der Beleuchtung angelötet (graue Kabel). Pin 4 Stromabnehmer unten (rotes Kabel) Pin 5 Licht vorn und Pin 6 Licht hinten.
