Fleischmann BR 614 Motorwagen + Steuerwagen Umbauanleitung: Benutzt wird ein SLX830/DHL100 unter der Platine im Motorwagen sowie ein Trix 66834 Schaltdecoder unter der Platine im Steuerwagen. Plus und minus in beiden Wagen ist nicht gleich.
	Dach von beiden Wagen abnehmen. Erst Motorwagen umbauen, dazu Platine abschrauben.

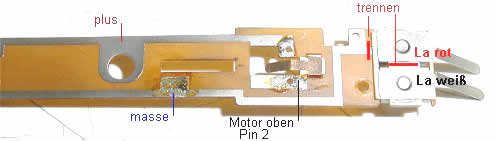

	Von der Platine wird alles Entstörmaterial abgelötet. Die Motorfeder oben bleibt erhalten.

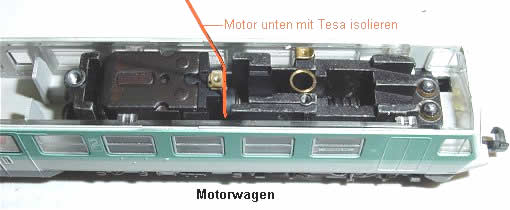

	Das linke Bild zeigt den geöffneten Motorwagen. Hier entnimmt man den Motor und lötet unten an das Kohleblech eine Litze (im Bild orange) Die Lötstelle wird mit Tesafilm gegen das Gehäuse isoliert. Die Litze seitlich nach oben gelegt.

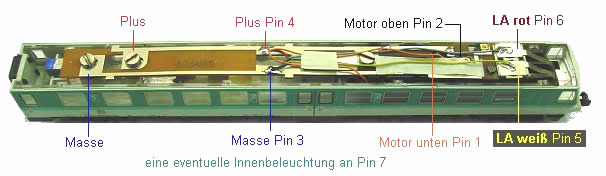

	Der fertige Motorwagen. Der Decoder wurde unter die Platine geklebt, Litzen führen nach oben durch das vorhandene Loch. Orange von Motor unten an Pin 1. Schwarz Motorfeder oben Pin 2. Blau Masse Pin 3. Rot Plus Pin 4. Lampe weiß Pin 5 und Lampe rot Pin 6. Sollte eine Innenbeleuchtung benutzt werden, dann wird sie einerseits an Masse und andererseits an Pin 7, (F-Taste) angeschlossen.

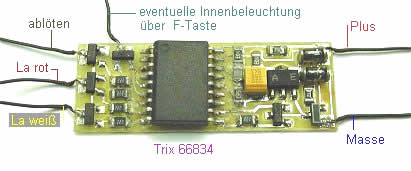

	Der Trix 66834 Schaltdecoder mit vier Ausgängen. Rechts oben Plus, rechts unten Masse. Links unten Licht weiß, links Mitte Licht rot, links oben Innenbeleuchtung wenn mit Lichttaste geschaltet und oben das Kabel für Innenbeleuchtung, wenn mit F-Taste geschaltet.

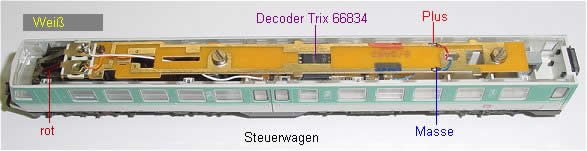

	Der Steuerwagen, hier sind keine Entstörteile drin. Der Decoder 66834 wird unter der Platine auf die Sitzbänke geklebt. Wegen Platzmangel kann er nicht von unten an die Platine geklebt werden sonst passt das Dach nicht mehr drauf. Verdrahtung ist einfach nach dem Bild. Programmierung: Motorwagen Adresse=XX, Geschwindigkeit 4, Anfahr- und Bremsverzögerung 2, Impuls 1 weich, Halteabschnitte nach Belieben. Steuerwagen Adresse wie Motorwagen.
