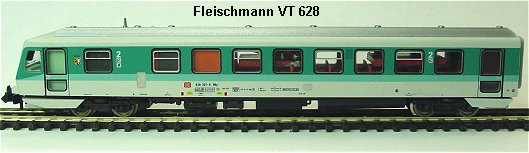

Fleischmann VT 628
Umbauanleitung: Kühn N025 DCC Decoder unter der Platine
|
 |
Gehäuse seitlich spreizen und nach oben abziehen.
|
 |

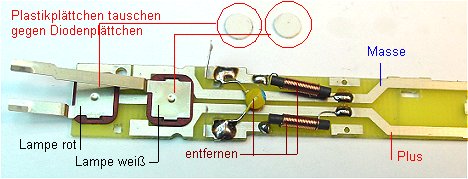

Die Platine wird abgeschraubt und nach oben herausgenommen. Zwei Drosseln und ein Kondensator werden abgelötet.
Beide Lampenfedern werden aufgebogen, dann werden die Diodenplättchen entnommen. Mit einer Lochzange, mit der man
normalerweise Löcher in Gürtel etc. macht. werden aus einer Polysterolplatte 0,3 mm dick zwei Scheiben ausgestanzt.
Diese werden statt der Diodenplättchen eingelegt und die Lampenfedern wieder eingesetzt und umgebogen. Bei den
Leiterbahnen ist links Plus und rechts Masse.
|
 |

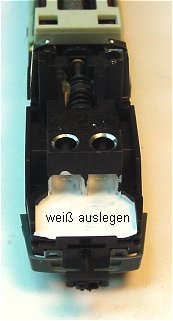

Der Lampenschacht innen und unten wird weiß ausgelegt, das ergibt ein helleres, gleichmäßigeres Licht.
|
 |

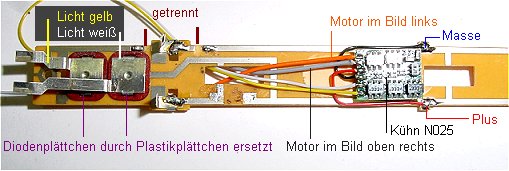

Der Decoder wird auf die Unterseite der Platine geklebt, Anschlüsse nach vorn. Pin 1 orange an Motorfeder unten
im Bild. Pin 2 grau an Motorfeder oben. Pin 3 rot an Plusleiterbahn unten, Pin 4 schwarz an Masseleiterbahn oben,
Pin 5 weiß an Lampe weiß und Pin 6 gelb an Lampe rot.
|
 |

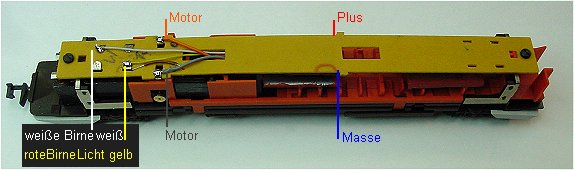

So sieht die wieder aufgeschraubte Platine aus. Wer möchte, kann den Decoder noch seitlich hellgrau anmalen sowie
die Kabel farblich tarnen. Am Motor muss das Masseblech entfernt werden.
|
 |
Masseblech herausziehen, damit ist der Motor potentialfrei.
|
 |

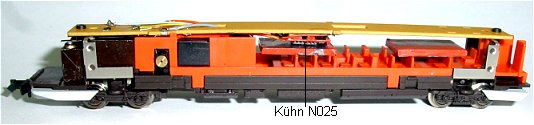

Decoder seitlich etwas mit orange tarnen.
|
