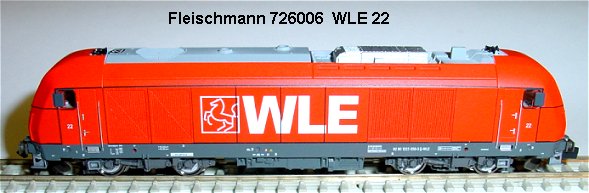

Fleischmann WLE 22 Umbauanleitung: SLX830 / DHL100 als Selectrixdecoder, Kühn N025 als DCC Decoder
	Gehäuse von Lok durch Spreizen der Seitenwände abheben.

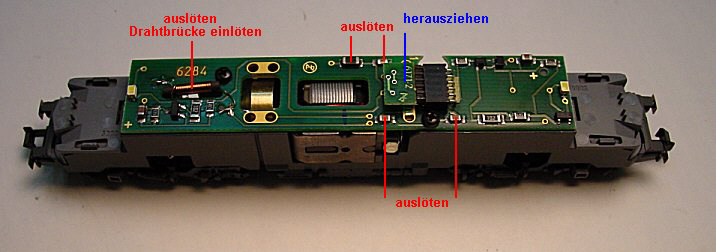

	Bei Einbau eines Kühn N025 Decoders braucht nur die Drossel links entfernt, und durch eine Drahtbrücke ersetzt werden. Bei Selectrixdecoder 66830 = DHL100=SLX830 werden zusätzlich die Kondensatoren ausgelötet. Die Analogplatine wird herausgezogen, die schwarze Pinhalterung an der Platine entfernt und alle 6 Stifte abgelötet.

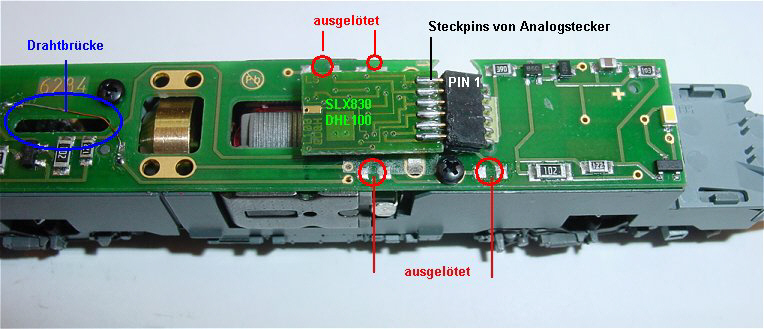

	Drahtbrücke eingelötet, Kondensatoren ausgelötet. Der Decoder wird mit den Bauteilen nach unten benutzt. Pin 1 ist oben .

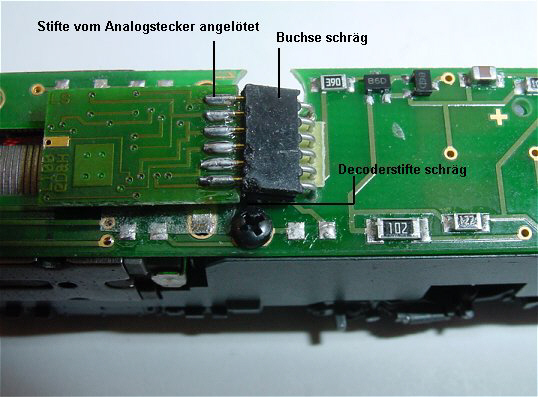

	Die abgelöteten Stifte werden in die Buchse eingesteckt, der Decoder darunter positioniert und die Stifte am Decoder angelötet. (Die Decoderdrähte sind zu dünn und es gibt dauernd Kontaktschwierigkeiten beim Fahren.) Da der Decoder, mit Bauteilen nach, die Stifte höher stehen hat als die Buchsen der Schnittstelle muß man einen Trick anwenden. Schnittstelle 45 Grad nach oben biegen, direkt an den Drähten der Platine einen 1,2 mm Bohrer einlegen und die Buchse auf 15 Grad herunterbiegen. Die Stifte des Decoders werden ebenfalls leicht nach unten gebogen. Tesafilm als Isolierung unter den Decoder kleben und Decoder einschieben. Wenn man diese Prozedur nicht macht steht der Decoder am linken Ende so weit nach oben, das das Gehäuse nicht mehr einrastet.

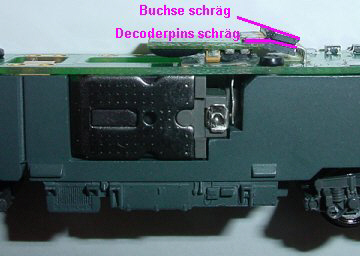

	Stifte und Buchse gebogen, Decoder liegt waagerecht auf der Platine, Gehäuse passt. Wem diese Anleitung geholfen hat, der kann ja was in das Gästebuch schreiben, es motiviert, weiter zu machen Einstellungen: Adresse XX, Geschwindigkeit 6, Verzögerung 5, Impuls 2, Halteabschnitte nach Belieben.
