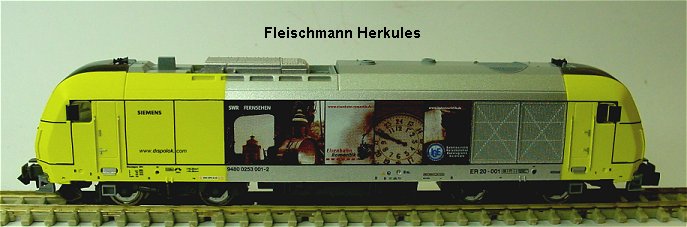

Fleischmann Herkules Umbauanleitung:  Decodereinbau nur mit Platinenbearbeitung. Egal ob DCC oder Selectrixdecoder, an der Platine muß gelötet werden trotz Steckschnittstelle. Grund ist der Led Pufferkondensator der im eingebauten Zustand zwar die Lichtblitze bei Stromunterbrechung verhindert, jedoch bei vielen Decodern ein Fahren verhindert. Effekt: lok fährt vorwärts mit Licht, bei Rückwärtsfahrt reagiert sie nicht mehr.
	Gehäuse der Lok nach oben abheben.

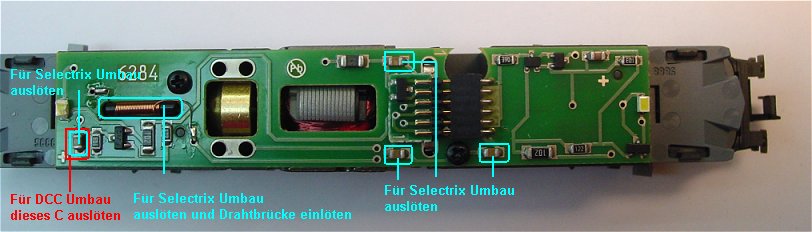

	Für DCC Umbau reicht das Auslöten des Pufferkondensators links rot im Bild. Wenn jedoch Probleme bei der Programmierung auch unter DCC auftreten sollte man alle bezeichneten Teile auslöten wie im Selectrix-Umbau angegeben. Die Drossel links im Bild wird ausgelötet und durch eine Drahtbrücke ersetzt.

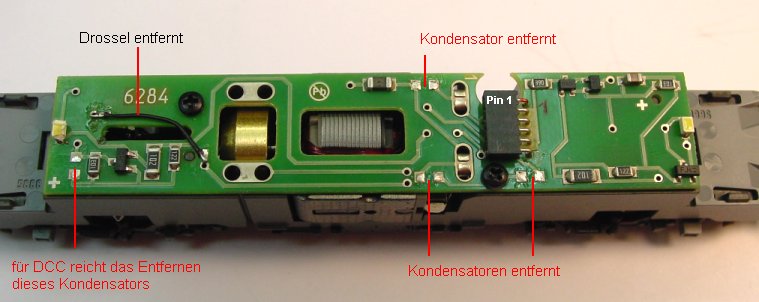

	Hier die bearbeitete Platine. Pin 1 der Buchse ist oben.

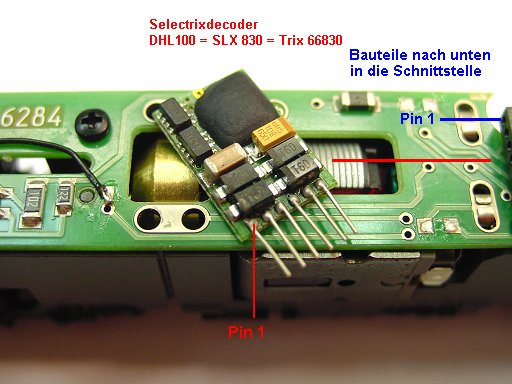

	Einstecken des DHL100 mit den Bauteilen nach unten, auf den Kondensator des Decoders ein Stück tesafilm als Isolierung.
