Fleischmann V100 Umbauanleitung: hier mit Kühn N025 unter dem Dach

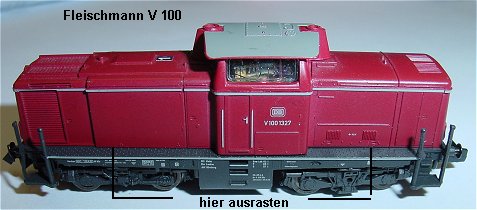

	Gehäuse mit Skalpell zwischen Umlaufblech und rotem Gehäuse einschieben und Rastnasen ausrasten.

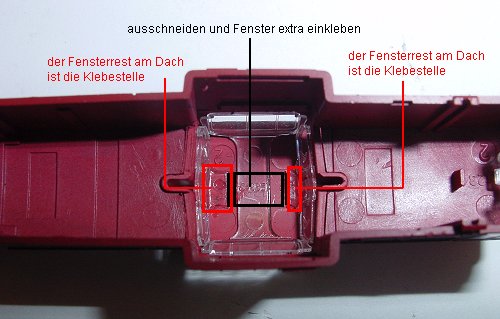

	Da der Kühn N025 beidseitig bestückt ist und dementsprechend hoch, wird von den Frontfenstern der Verbindungssteg mittig (erhöht) ausgeschnitten und beide Fenster mit dem Rest am Dach festgeklebt.

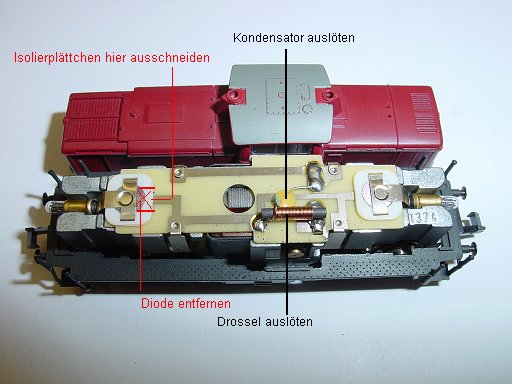

	Lok geöffnet. Kondensator und Drossel werden ausgelötet. Wer die Lampenkabel nicht am oberen Birnenhalter festlötet (Platz) kann seitlich die Isolierplättchen aufschneiden, die Diode herausziehen und eine Lötbrücke Platinenleiterbahn/Lampenblech herstellen.

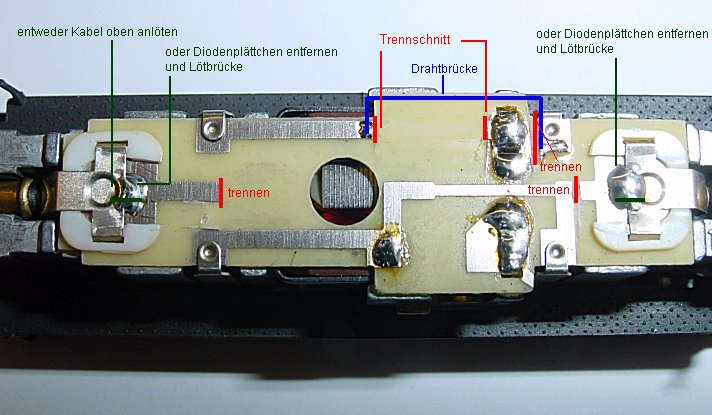

	Die Bearbeitung der Platine: Beide Motoranschlüsse potenzialfrei machen durch Auslöten der Drossel unten und oben durch zwei Trennschnitte. Einmal vor und einmal hinter dem Motoranschluß. Der Motoranschluß wird mit einer Drahtbrücke blau umgangen. Lampe links wird durch einen Trennschnitt isoliert, ebenso Lampe rechts. Die Löterhebungen auf den Motoranschlüssen sollten möglichst gering sein.

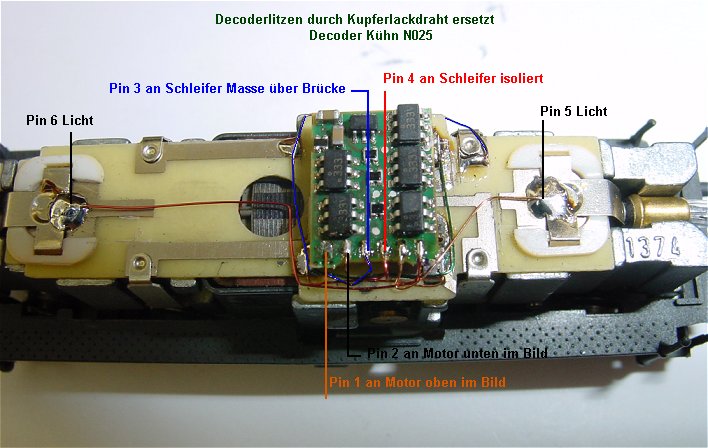

	Erst werden die Kupferlackdrähte an die einzelnen Lötpunkte angelötet und dann der Decoder mit Doppelklebeband aufgeklebt. Jetzt erfolgt die Verdrahtung: Pin 1 orange an Motor oben. Pin 2 grau an Motor unten. Pin 3 Masse an die Leiterbahn mit der Drahtbrücke. Pin 4 rot an die untere Leiterbahn isolierte Seite Pin 5 an Lampe rechts kurzer Vorbau und Pin 6 an lampe links langer Vorbau.
