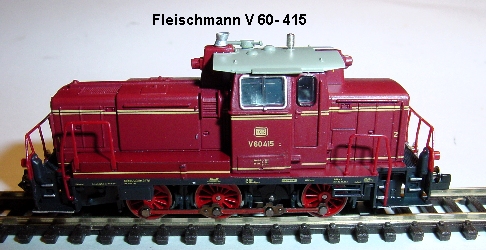

Fleischmann V60 neustes Modell

Umbauanleitung: hier mit DHL050 Selectrixdecoder über der Schnecke

erhöhte Vorsicht mit der Lötspitze im Bereich der Leitern und Gitter, bei Annäherung unter 3mm schmilzt das Geländer !!!

Im Boden zwei Schrauben entfernen und Gehäuse nach oben abheben.

Im Umbau wurde platzbedingt Kupferlackdraht in verschiedenen Farben verwendet.

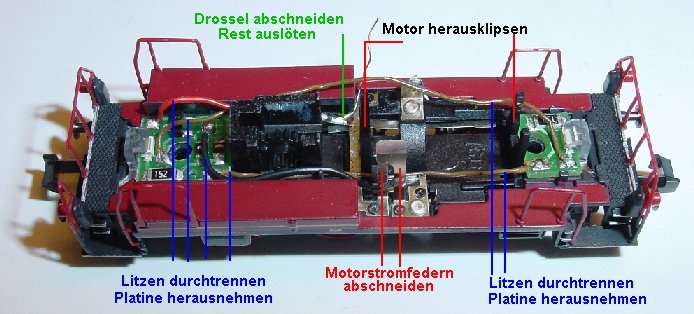

Motor lässt sich nach oben aus den beidseitigen Halteklipsen herausheben. Die Stromzuleitung zum Motor erfolgt über die beiden Federbleche welche allerdings mit dem Kunststoffunterteil und damit auch mit den Radschleiffedern verbunden sind. Beide Motorfedern mit Nagelschere abschneiden und je einen Kupferlackdraht 0,15 mm direkt an die Motorpins des herausgenommenen Motors anlöten.

Da ein Ablöten der gesamten Litzen und der Drossel einfacher ist wenn die Litzen vorher kurz abgeschnitten werden und nur die Reste abgelötet werden habe ich es so gemacht, auch um die Geländer vor zu viel Hitze zu schätzen.

Die Lichtplatinen werden herausgenommen und bearbeitet.

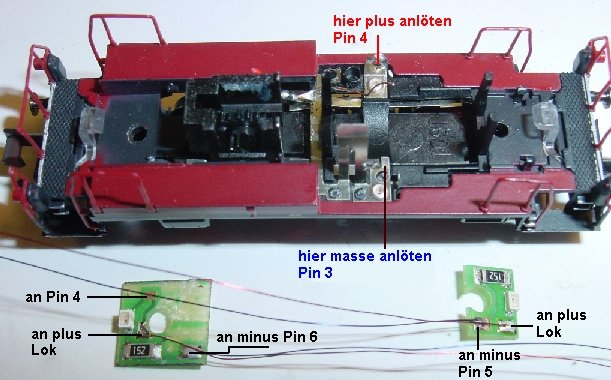

Beide Lichtplatinen haben ihre Kupferlackdrähte erhalten, an der linken Platine wurde der Motorkondensator entfernt. An der Leiterbahn hinter dem SMD-Widerstand wird das Minuskabel angelötet welches zum Decoder Pin 5 oder 6 fährt. Der andere Lötanschluss geht an die obere Schiene, hier im Bild als plus Pin 4 bezeichnet. Die untere Schiene wird hinter den abgeschnittenen Federn angelötet und fährt an Pin 3 des Decoders. Ich habe Litze von Pin 3 und 4 des Decoders vor dem Einbau von unten angelötet da dann kein scharfer Knick vom Decoder nach unten erforderlich ist. Durch den Haltepin der Befestigungsschraube des Gehäuses ist nur wenig Platz vorhanden. Die restlichen Kupferlackdrähte lassen sich scharf nach unten abwinkeln.

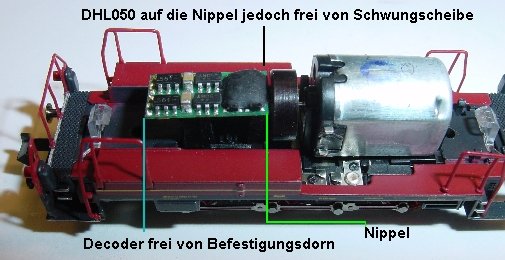

Der DHL050 wird an der Schwungscheibe auf die beiden Nippel und links an der Kante der Schnecke mit Doppelklebeband aufgeklebt. Dadurch liegt er etwas schräg nach rechts oben aber der Platz im Gehäuse ist vorhanden und der Befestigungspin des Gehäuses hat genügend Platz vor dem Decoder.

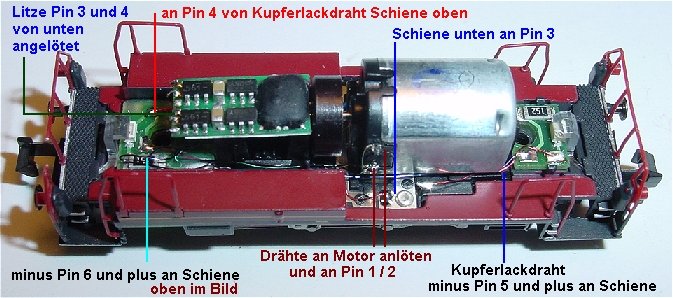

Decoder leicht schräg aufgeklebt, 1mm zur Schnecke frei. Pin 1 und 2 an Motorpins. Die Anschlüsse kann man später unter erweiterten Kennwerten vertauschen falls nicht richtig zugeordnet.
Da auf der linken LED-Platine der Plusdraht an die obere Schienenlötstelle fährt wurde Pin 4 des Decoders an das freie Lötpad der Platine gelötet um Litze zu sparen (rote Litze im Bild) Pin 3 des Decoders kommt an den Lötstift neben den abgeschnittenen Motorfedern. Nun erfolgt die Probefahrt nachdem man erst mal im Programmiermodus die Decoderfunktion geprüft hat.
über die Lötstellen vorn am Decoder klebt man ein 3mm breites Tesakrepp denn das Gehäuse ist aus Metall.
