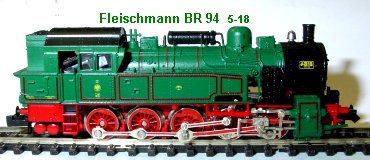

Fleischmann BR 94 5-18 / Lönderbahn Umbauanleitung: DHL100
	Gehäuse der Lok durch Lösen der Schraube unter der Lok abnehmen. Vorsicht, lange Kolbenstangenschutzrohre, Bruchgefahr!

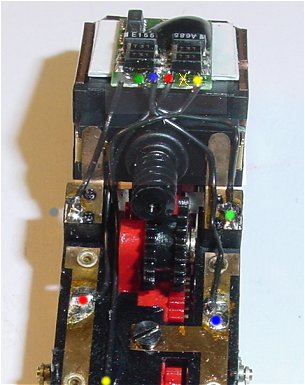

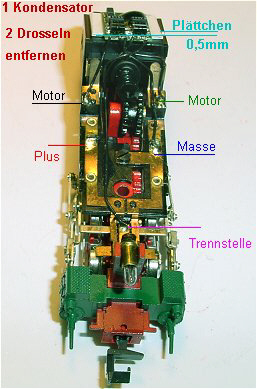

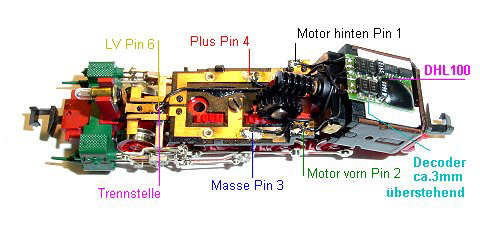

	Alles Entstörmaterial auf der Lok wird abgelötet. (1 Kondensator, 2 Drosseln.) Auf den Motor werden 2 schmale Streifen einer 0,5 mm dicken Polysterolplatte mit Sekundenkleber aufgeklebt. Achtung, wenig Kleber, er läuft sonst in den Kollektor!! Bei Auflage eines Stahllineals über die Streifen muss sich der Anker frei drehen lassen!! Auf die Plättchen wird der DHL100 direkt aufgeklebt. Bestens geeignet sind hier Decoder mit starren Drähtchen und keine Litzen. Die Leiterbahn Plus zur Lampe vorn muss durchgetrennt werden und mit Sekundenkleber fixiert werden. Hier wird das Kabel von Pin 6 des Decoders angelötet. Bei diesem Umbau fiel das Birnchen vorn beim Aufsetzen des Gehäuses immer wieder heraus oder verkantete sich, man kann es an der Feder festlöten. Im Bild links die Anschlüsse: Rechts Masse blau an Pin 3. Links Plus rot an Pin 4. Pin 1 geht direkt zum Motor links und Pin 2 zum Motor rechts. Pin 6 wird um das Loch in der Mitte zur Leiterbahn der Lampe vorn gelegt.
	Die Litzen des Decoders werden vor dem Aufkleben abgelängt und die Enden verzinnt. (Man kann Doppelklebeband nehmen, es besteht die Gefahr, das das Band im Betrieb in den Kollektor gerät.) Der Decoder ist ca. 3 mm nach vorn aufgeklebt damit später das Gehäuse besser passt.
	Einstellung: Adresse XX, Höchstgeschwindigkeit 5, Verzögerung 2, Impuls 1 weich, Halteabschnitte nach Belieben. Probefahren. Vertauschte Anschlüsse können unter Kennwerte ändern getauscht werden. Wenn alles läuft wird das Lokgehäuse wieder aufgesetzt.
