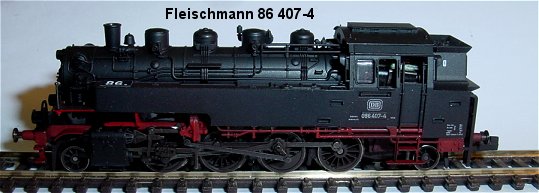

Fleischmann BR 86 Sonderserie Kohlenzug Umbauanleitung: Es passt ein D&H DHP160 Multiprotokoll Decoder
	Lokgehäuse durch Entfernen der unteren, vorderen Schraube vorne anheben, nach hinten abheben. Hinten sind zwei Rastnasen über den Puffen, im Gehäuse zwei Vertiefungen. Aufsetzen erst senkrecht, damit der Lichtleitstab in das Loch gerät, dann hinten einrasten, dann vorne unten mit Schraube sichern.

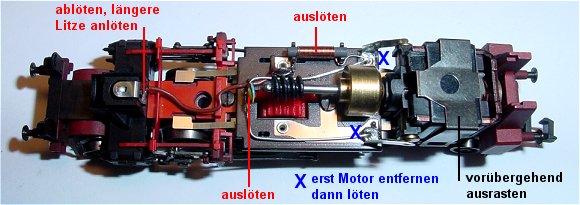

	Erst Halteklammer des Motors beidseitig unten ausrasten, Motor herausheben, dann erst Löten. Grund: wenn man vorher lötet verformen sich die beiden Kohlefedern durch die Hitze im Plastik und drücken später nicht mehr genügend auf die Kohlehülsen. Litze an Birne vorne ablöten und längere Litze anlöten, rot, weil sonst zu auffällig im Durchblick vorne. Kondensator erst beidseitig abkneifen dann auslöten. Drossel auslöten.

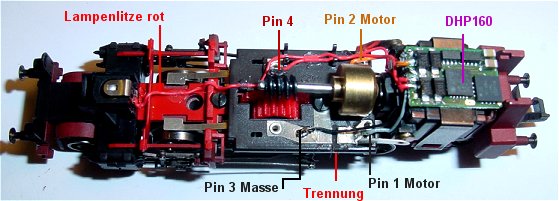

	Nach dem Entlöten Trennung zwischen Masse und Motorkohlenblech vornehmen. Andere Seite ist durch Auslöten der Drossel schon getrennt. Litzen anlöten : Grau an Motorblech unten, orange Motorblech oben, rot an Schleifer oben, schwarz an Schleifer unten links von der Trennstelle. Nun den Motor einsetzen und Halteklammer einrasten. Decoder DHP160 mit Doppelklebeband wie im Bild aufkleben. Die Unterseite der Lötpads ist dadurch frei vom Motorblech. Pin 1 grau, Pin 2 orange, Pin 3 rot, Pin 4 schwarz, Pin 5 / 6 Lampe. Dadurch leuchtet die Lampe in beiden Fahrtrichtungen. Gehäuse aufsetzen und Decoder erst programmieren, dadurch merkt man ob etwas falsch gemacht wurde ohne gleich den Decoder zu zerstören.
