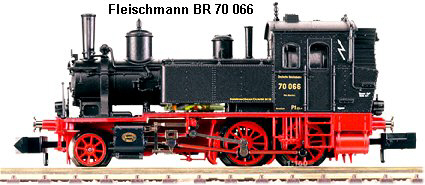

Fleischmann BR 70
Umbauanleitung: mit DHL160 Multiprotokolldecoder DCC / SX
|
 |
Gehäuse abnehmen.
Kabel vom Motor ablöten. Bolzen laut Beschreibung mit einem 1mm Stift herausdrücken und Rückbeleuchtungsteil
abnehmen. Motor entnehmen und Platine nach oben herausnehmen.
|
 |

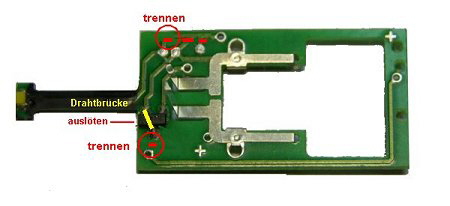

Leiterbahnen im Bild oben links und unten links trennen. Das schwarze Bauteil auslöten und nach links eine
Drahtbrücke einlöten. Platine umdrehen
|
 |

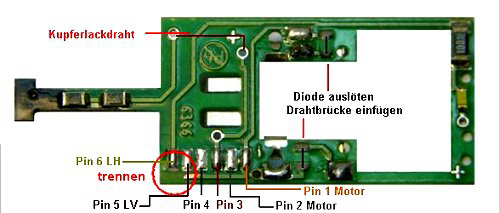

Platinenunterseite bearbeiten. Kupferlackdraht oben wie im Bild einlöten. Unten Leiterbahnen trennen. Beide

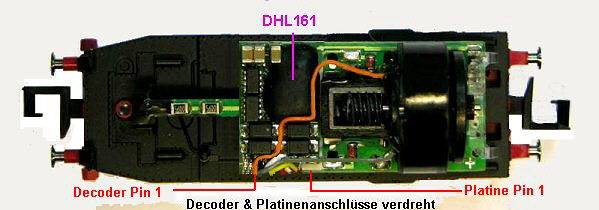

Dioden auslöten und durch Drahtbrücken ersetzen. Im Bild ist Pin 1 rechts ( auf der Platine markiert, der
Decoder ist jedoch nicht auf dem Kopf, sondern normal eingeklebt. Daher ist am Decoder Pin 1 links.
Man kann den Decoder direkt auf die Platinenpins loten, dann aber auf den Bauteilen liegend eingeklebt.
|
 |
Oder man kann den Decoder DHL160 mit Litzen verbinden, dann Pin 1 orange an Motor oben, Pin 2 grau an Motor
unten, rot an Plus, schwarz an minus, weiß LED Leiterbahn vorne und gelb LED Leiterbahn hinten.
Einstellungen: Adresse XX, Geschwindigkeit 4, Verzögerung 3, Impuls 2, Halteabschnitte 1 oder 2
|
