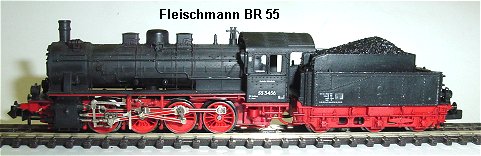

Fleischmann BR 55

Umbauanleitung: hier mit SLX 831=DHL050 im Tender

Es gibt mehrere Umbaumöglichkeiten. Hier die Variante mit DHL050 auf dem Motor im Tender.

Nach dem Entfernen der Tenderdeichselschraube und Herausdrehen der Kreuzschlitzschraube unter der Lok lassen sich beide Gehäuse abnehmen.
Die beiden Originallitzen Tender/Lok können beibehalten werden. Die Litze Lampe vorne wird auf der rechten Seite zusammen mit der Litze zu den Radschleifern der Lok verlegt. Das Lampenblech wird mit einer Nagelschere hinter dem ersten Radschleifer getrennt und hier dann die Lampenlitze angelötet.

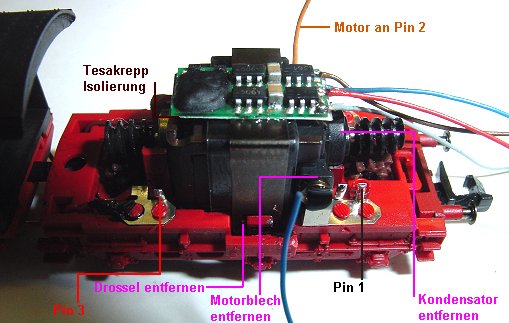

Den Kondensator am Motor ablöten, die Drossel auslöten und auf der gegenüberliegenden Seite das Blech zur Motorkohle abschneiden. Motorhalteklammer ausrasten und das Masseblech am Kohleschacht abziehen. Damit ist der Motor potentialfrei.

Motor einsetzen und ganzflächig ein Stück Tesakrepp unter den Decoder kleben, ein Tropfen Sekundenkleber fixiert den Decoder dann auf dem Motorhalteblech.

Verdrahtung: Pin 1 grau an die Kohlefeder hier vorn im Bild. Pin 3 rot an Blech vorne links im Bild wo bereits die Litze von der Lok angelötet ist.

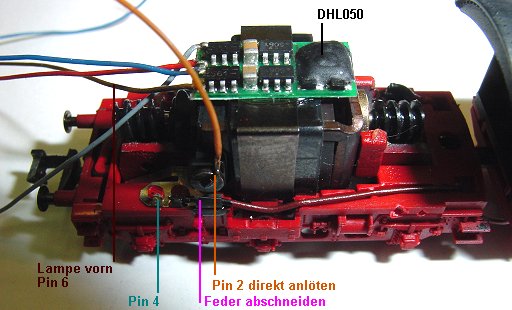

Verdrahtung: Litze orange von Kohlehülse an Pin 2. Pin 4 (hier blau) an Lötpunkt der abgeschnittenen Kohlefeder wo auch die Litze von der Lok angelötet ist. Pin 6 (hier braun) wird entlang dem Kabel zur Lok verlegt und durch das Tenderkabelloch und das Kabelloch an der Lok bis vor die Birne gezogen. Hier wird die Leiterbahn zur Birne getrennt, der Rest zur Birne mit Sekundenkleber fixiert und dann die braune Litze angelötet.

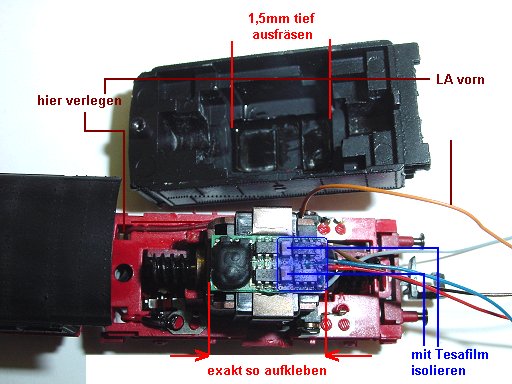

Der Decoder von oben. Wichtig ist, den Decoder wie im Bild aufzukleben damit man die 1,5mm Vertiefung im Tender in der Breite des DHL050 einfräsen kann. Der Decoder bekommt ein Stück Tesafilm von den Anschlüssen bis über die beiden Kondensatoren geklebt, damit das Metall des Tenders nicht mit den Lötpunkten der beiden Kondensatoren Kontakt bekommt.

Einstellungen: Adresse XX, Geschwindigkeit 5, Verzögerung 3, Impuls 1, Halteabschnitte nach Belieben.
Impuls 1 deshalb, weil diese kleinen Fleischmann Motore wie ein Faulhaber behandelt werden können.

Und nun viel Erfolg beim Umbau
