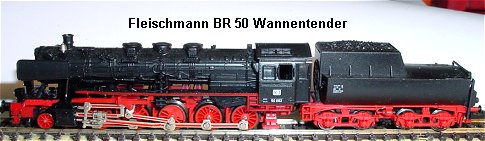

Fleischmann BR 50 Wannentender

Umbauanleitung: hier mit DHL 050 = SLX831

Entfernen der 2 Schrauben unter der Lok. Gehäuse nach oben abziehen. Tenderschraube herausdrehen und Gehäuse hinten ausklippsen. Gehäuse nach oben abnehmen.

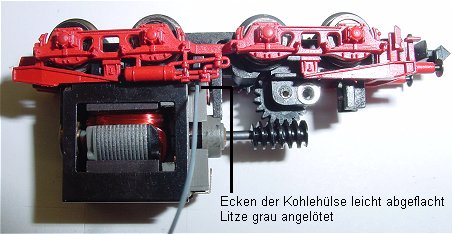

Die Motorplatine wird abgeschraubt und bearbeitet. Da öfter Kurzschlüsse an der unteren Kohlehalterung nach einem Umbau beobachtet wurden, wird die untere Feder der Platine entfernt und eine Litze grau direkt an die Kohlehalterung angelötet. Wer noch etwas vorsichtiger ist, feilt die nach oben stehenden Ecken der Hölse flach vor dem Anlöten.

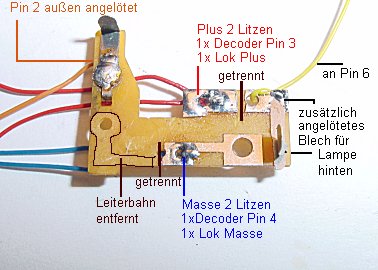

Platine wird bearbeitet. Kondensator ablöten, untere Niete ausbohren und untere Feder entfernen. Leitebahn wie im Bild mit Messer abziehen bis zur Trennstelle. Durch das Platinenloch zwei blaue Litzen stecken und innen verlöten. Obere Leiterbahn trennen um einen Lötpunkt für die Beleuchtungsfeder rechts im Bild zu bekommen. Hier eine Feder anfertigen für die Birne und zusammen mit gelber Litze anlöten. An den verbliebenen Leiterbahnrest links werden zwei Litzen rot angelötet. An die verbliebene Motorfeder eine Litze orange außen anlöten.
Die doppelten Litzen habe ich verlegt, um nicht zwei Litzen an den Decoder loten zu müssen.
Platine wieder anschrauben und Decoder DHL050 mit Doppelklebeband auf die gereinigte Halteklammer des Motors mittig aufkleben. Decoder verdrahten. Pin 1 orange von verbliebener Motorfeder, Pin 2 grau Motor unten, Pin 3 rot Plus, Pin 4 Masse, Pin 5 Lampe vorn, Pin 6 Lampe hinten.

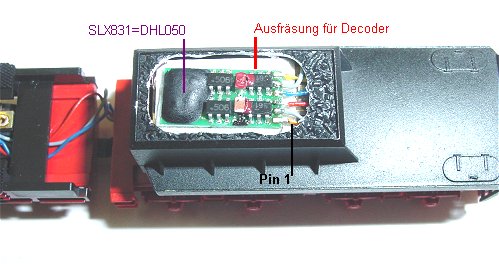

Aus dem Kohleeinsatz wird ein Stück herausgefräst, so das der Decoder hineinpasst. Tendergehäuse aufsetzen und einrasten. Anschließend ein Stück Tempotaschentuch leicht feucht machen und über den Decoder legen, rundherum etwas einstopfen. Tempo mit Plakafarbe schwarz anmalen und echte Kohle aufstreuen. (es geht auch Kaffeesatz) Kohle mit 2 Tropfen Sekundenkleber dünnflüssig fixieren. Nach dem Trocknen ergibt das eine feste Kohleaufschüttung.

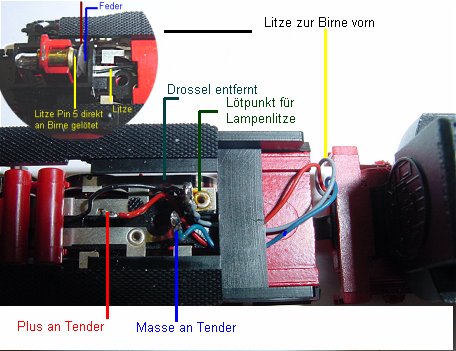

Lok wird bearbeitet. Drossel auslöten. Der Lötstützpunkt wird für das graue Lampenkabel benutzt welches jetzt hier angelötet wird. An Plus wird die rote und an Masse die blaue Litze gelötet. Das Lampenkabel wird unter den Luftkesseln nach vorne verlegt und dort direkt an die Birne gelötet. Auf die Andruckfeder der Lampe wird ein Stück Tesafilm als Isolierung geklebt, (sonst Kurzschluss)

Einstellungen: Adresse XX, Höchstgeschwindigkeit 5, Anfahr- und Bremsverzögerung 4, Impuls 1 weich oder mittel. Halteabschnitte nach Belieben. Probe fahren und Lokgehäuse aufsetzen, dann von unten verschrauben.
