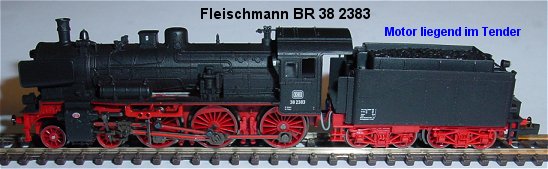

Fleischmann BR 38 - 2383 neue Ausführung Umbauanleitung: D&H DHP050 Multiprotokoll SX1 SX2 DCC
	Gehäuse von Lok durch entfernen der hinteren ( Kreuzschlitz ) Schraube abnehmen. Tendergehäuse Seiten leicht spreizen nach oben abheben. Beide Litzen von der Lok ablöten da sie zu kurz für den Decoder sind. Die Platinenklammer auf dem Motor entfällt. Im zweiten Bild die Kohlehülse vorne herausziehen. Dann das dünne Blech aus der Führung herausziehen und am Rand des Metallbügels vom Motor mit scharfen Messer abschneiden. Dadurch ist die Masseverbindung Motor / Kohle entfernt. Wer das nicht macht riskiert Decoderschaden.

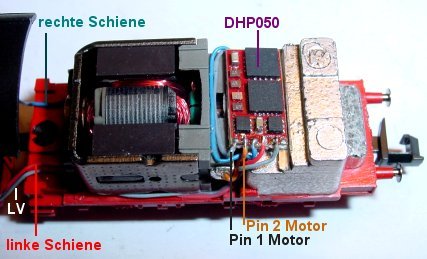

	Decoder DHP050 (neue verbesserte Ausführung DH5-A-2 ab April) mit Doppelklebeband quer einkleben. Pin 6 Litze ablöten da kein Rücklicht vorhanden. Pin 1 Motor unten, Pin 2 Motor oben, Pin 3 rechte Schiene, Pin 4 linke Schiene, Pin 5 Licht vorne. Litzen nach vorne führen und wie in den anderen BR 38 Umbauten anlöten. Leiterbahn in der Lok zur Birne muss getrennt werden und erst dahinter Litze von Pin 5 anlöten.
