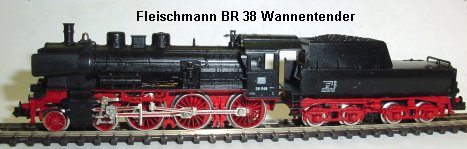

Fleischmann BR 38 Wannentender       Umbauanleitung: mit DHL050 = SLX831
	Gehäuse von Lok durch Entfernen der hinteren Bodenschraube abnehmen. Tendergehäuse durch Entfernen der Schraube neben der Deichsel und ausklippsen an beiden Seiten hinteres Ende abnehmen.

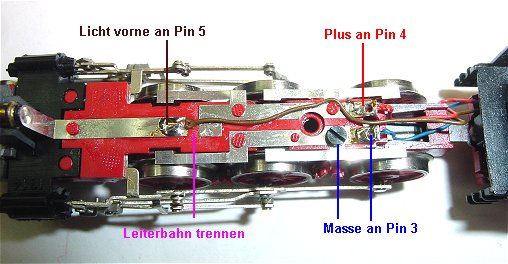

	Leiterbahn an der bezeichneten Stelle mit Skalpell trennen. Litze an Lampenteil anlöten und zum Tender verlegen. Beide Litzen hinten plus und Masse auslöten (zu kurz) und neue Litzen anlöten und zum Tender verlegen. Achtung: Schraubenloch muss frei bleiben.
	Platine hinten abschrauben, sie entfällt ganz ,da es einfacher ist unten eine Litze anzulöten als unten alles rundum zu isolieren. Weiterhin bekommt man dadurch den Platz für den DHL050 Decoder.

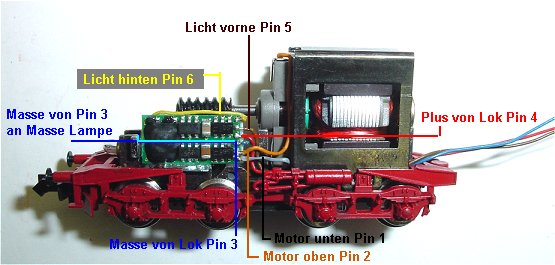

	Motorfederblech etwas eindrücken, unten ausrasten und Motor entnehmen, markieren wo oben ist. Litze grau an Motorkohleblech unten anlöten und mit Tesa isolieren. Motor hat keine versteckte Masse! Motor wieder einbauen. Mit Durchgangsprüfer sofort prüfen ob Isolation ok ist. Decoder ist am ehemaligen Platz der Platine aufgeklebt. Pin 1 grau an Motor unten. Pin 2 orange an Motor oben. Pin 3 blau Masse von Lok, hier wird zusätzlich ein Kupferlackdraht angelötet und an Masse Birne hinten angelötet. Plus rot von Lok an Pin 4. Pin 5 weiß (hier braun) Lampe vorne. Pin 6 gelb Lampe hinten. Das Gehäuse passt ohne Ausfräsung, die Litzen werden unter dem Motor verlegt und dann erst der Motor eingesetzt.
	Noch einmal etwas größer. Ohne den Kupferlackdraht flackert das Licht da die Masse nur über die Tenderachsen 2 und vier kommt. Einstellungen: Adresse XX, Geschwindigkeit 4, Verzögerung 3, Impuls 2, Halteabschnitte nach Belieben.
