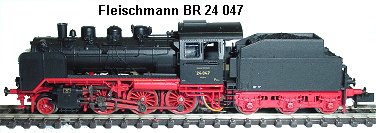

Fleischmann BR 24 047

Umbauanleitung: mit SLX830 als SX Umbau von Fleischmann DCC Digitallok

Gehäuse von Lok abnehmen. Unter der Lok die vordere Schraube entfernen. Gehäuse vorn anheben und dann nach oben abheben.

Die Schraube mit dem Decoderblech herausdrehen. Alle 5 Litzen ablöten. Dann mit scharfem Messer zwischen Fm Decoder und Blech das Klebeband abheben.

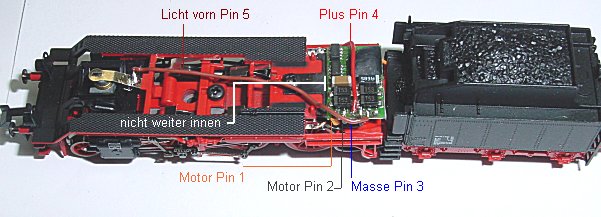

Der SLX830 wird aufgeklebt und darf nicht weiter vorne auf dem Blech sitzen als der ehemalige DCC Decoder. Wenn alle Litzen in der gleichen Reihenfolge wie zuvor angelötet werden stimmt alles. Im Lokgehäuse wird im Führerhaus an den beiden Seitenwänden der Querverbindung der hervorstehende Steg etwas schmaler gefräst, sonst passt das Gehäuse nicht mehr bündig mit der roten Unterkante des Fahrgestells da der SX zwar dünner, aber 1,5mm länger ist..

Einstellungen: Adresse XX, Geschwindigkeit 6, Verzögerung 3, Impuls 1 weich, Halteabschnitte nach Belieben.
