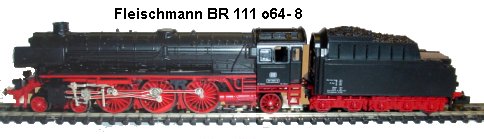

Fleischmann BR 111 064.8 Umbauanleitung: Man kann diese Lok auf verschiedene Arten umbauen. Diese Anleitung ist mit DHL160 im Tender längs über dem Motor. Es muss nicht aufgekohlt werden.
	Gehäuse der Lok und des Tenders abnehmen. Tenderdeichsel bleibt dran.
	Die Leiterbahn zur Lampe vorn wird mit einem scharfen Messer oder Nagelschere getrennt. Hier wird eine Litze weiß angelötet. Diese Litze wird mittig, jedoch um die Befestigungslöcher im Bogen, nach hinten zum Tender verlegt. Man kann sie mit etwas Sekundenkleber fixieren. Im Bild ist Plus vorn und Masse oben. Man kann die weiße Litze auch direkt an die Birne loten ohne die Leiterbahn zu trennen, dann muss ein Stück Tesafilm vor die Feder.

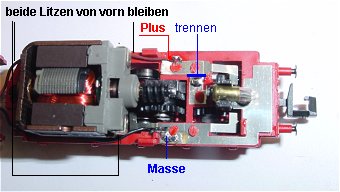

	Litzen von vorn bleiben an den Lötpunkten. Getrennt wird die Verbindung von Plus zur Lampe. Die Motorplatine wird abgenommen und wie im Bild bearbeitet.
	Platine bearbeitet, nur die Leiterbahnen zu den Motorfedern sind noch vorhanden. Das Tendergewicht unter dem Kohleaufsatz wird soweit flach gefeilt bis die Kante links nur noch 1/2 mm dick ist.
	zwei Plastikplättchen werden als Unterlage für das große Plättchen angefertigt und auf die Magnete geklebt. Dabei darf nur wenig Sekundenkleber genommen werden damit nichts austritt und den Anker verklebt. Diese beiden Plättchen sorgen für freien Lauf des Ankers unter dem Decoder.
	Hier noch einmal der Deutlichkeit halber die Abstandsplättchen. Die Motorplatine ist wieder aufgesetzt, die beiden Löcher in der Platine kann man nutzen um die Plus und Masselitzen zu fixieren.

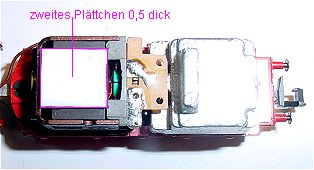

	So sieht das aufgeklebte Plättchen für den Decoder aus. In das Bleigewicht hinten wird über der Birne ein 1mm Loch für die Litze gebohrt und durch die Erhebung im Blei ebenfalls.
	Das Ganze nun mit aufgeklebtem Decoder. Pin 1 orange an Motor oben im Bild. Pin 2 schwarz an Motor unten. Pin 3 blau an Masse vorn. Pin 4 rot an Plus oben. Pin 5 gelb an Lampe hinten und Pin 6 weiß an Lampe vorn. Einstellungen: Adresse XX, Höchstgeschwindigkeit 5, Anfahr- und Bremsverzögerung 3, Impuls 2 (weich) Halteabschnitt nach Belieben. Ein Vertauschen der Anschlüsse Motor oder Licht ist softwaremäßig möglich, siehe Selectrix / Kennwerte ändern.
