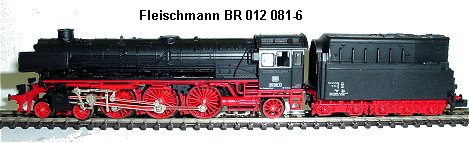

Fleischmann BR 012 081-6

Umbauanleitung: Ein TRIX 66836 oder auch DHL100/SLX830 passt in den Tender. Es kann auch ein DHL160/SLX870 DCC Multiprotokolldecoder sein.

Lokgehäuse durch Lösen der Bodenschraube und Tendergehäuse abnehmen. Zum besseren arbeiten Lok und Tender trennen.

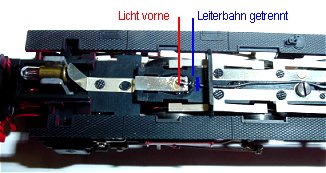

An der Lok wird die Leiterbahn von Plus, oben im Bild, zur Lampe vorn durchtrennt. Dies macht man ohne Schaden mit einem Cuttermesser oder Skalpell und hebt dann den Rest Leiterbahn links mit Pinzette an und schneidet mit Nagelschere 2 mm ab. Hier wird dann die schwarze Litze zum Tender angelötet. Nach Anlöten wird die Leiterbahn mit einem Tropfen Sekundenkleber fixiert.

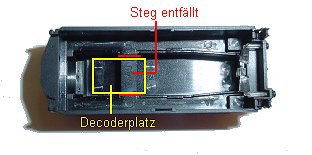

Umbau Tender: Aus dem Tendergehäuse wird der Quersteg herausgetrennt, denn der Decoder ragt in den Tenderaufsatz hinein.

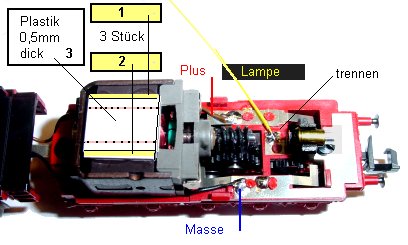

Auf den Motor werden zwei Plättchen 1 mm dick geklebt. Diese sitzen bündig mit der Innenkante des Kollektorgehäuses und dienen der Erhöhung des nächsten Plättchens (0,5 mm dick) auf welches der Decoder mit Doppelklebeband geklebt wird. Dadurch kann der Anker frei drehen. Man darf die unteren Plättchen nicht zu breit machen (1,5 mm breit ist gut) sonst sitzt das Gehäuse später nicht ganz auf. Die beiden Originalkabel werden etwas gekürzt und an die Leiterbahnen angelötet. Vorn ist Masse, hinten Plus im Bild. Die Leiterbahn zur Birne hinten wird ebenfalls unterbrochen. Von der Miniplatine am Motor wird alles abgelötet. Die Platine wird jedoch weiter benutzt. Motor potentialfrei machen.

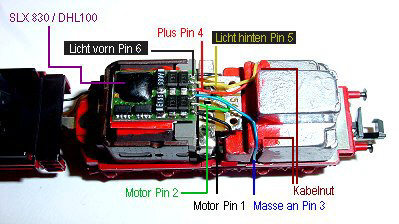

Der Decoder ist aufgeklebt, Anschlüsse rechts, Pin 1 vorne. Pin 1 schwarz an Motorplatine vorn. Pin 2 grün an Motorplatine hinten. Pin 3 Blau wird vorne an Masse angelötet. Pin 4 Rot an Plus hinten. Pin 5 Gelb an Lampe hinten und Pin 6 schwarz an Lampe vorne zur Lok. Diese Litze wird zwischen Motor und Fahrgestell des Tenders verlegt und weiter entlang der Pluslitze zur Lok. Zum besseren Verlegen der Plus und Masselitze habe ich in das Ballastgewicht kleine Schlitze geschnitten.

Einstellungen: Adresse XX, Geschwindigkeit 4, Verzögerung 3, Impuls 1, Halteabschnitte nach Belieben.
