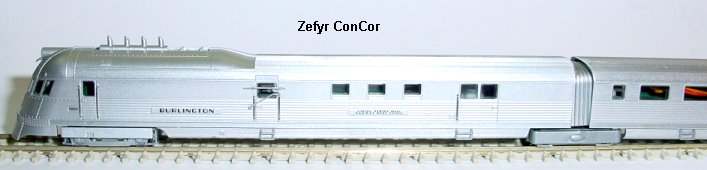

Concor Zephyr
Umbauanleitung: DHL100 mit NEM 8-fach Stecker |
|
 |
Gehäuse vom Mittelwagen nach oben abziehen. Faltenbalg übergänge ausrasten. |
 |
Bei Einbau eines DHL100 (DHL160) wird der Einfachheit halber ein 8 fach NEM-Stecker benutzt da bereits eine entsprechende

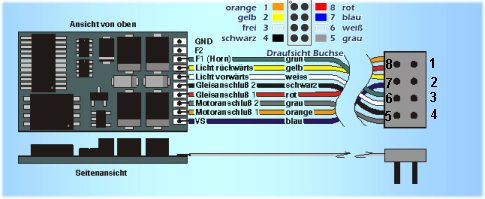

Schnittstelle vorhanden ist. Im Bild der Anschluss der Litzen. Gezählt wird linke Seite von oben nach unten 1 2 3 4, dann
rechte Seite von unten nach oben 5 6 7 8.
Pin 1 Decoder an Pin 1 Stecker Pin 2 Decoder an Pin 5 Stecker Pin 3 Decoder an Pin 8 Stecker Pin 4 Decoder an Pin 4 Stecker Pin 5 Decoder an Pin 6 Stecker Pin 6 Decoder an Pin 2 Stecker Da ohne Anschluß der blauen Plusleitung das Spitzenlicht umgebaut werden muß wird an Pin 7 des Steckers eine blaue Litze angelötet die am decoder an eine der beiden Dioden neben Pin 1 angelötet wird. |
 |

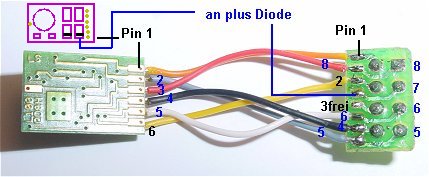

Nochmals zur Verdeutlichung der Anschluß an einem HO Decoder welcher von den Ausmaßen leider nicht hinein passt. |
 |

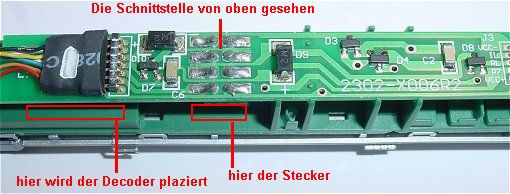

Wenn man den Triebzug neu gekauft hat, sollte man ihn erst nach Anleitung zusammen stecken. Das Bild zeigt den Mittelwagen mit Anschlussstecker von vorn. |
 |

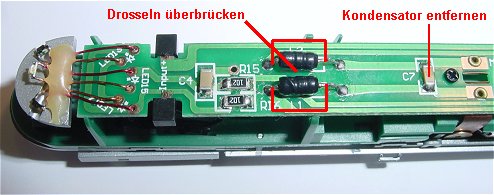

An der Platine des Vorderwagens mit dem Motor wird der Kondensator ausgelötet, beide Drosseln werden durch eine Drahtbrücke überbrückt. |
|
