SD18A auch in anderen Loks verwenden Anleitung: SD18A mit Adapterplatine benutzen. Gravita-Sound als Rangiersoundversion. änderung der verfügbaren Zusatzsounds

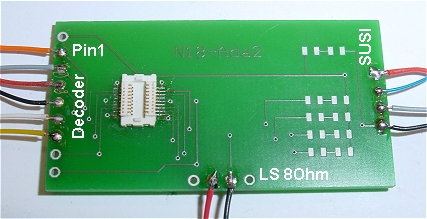

	Programmierplatine als Eigenbau um N18 Sounddecoder zu bearbeiten. Rechts die Susianschlüsse welche an den Programmer angeschlossen werden um ein Soundfile einzuladen. Unten die beiden Lautsprecherlitzen. Links die Decoderanschlüsse zum Programmieren, auch hier muss die SX1 Adresse etc. via SX2 Parameterprogrammierung eingegeben werden. Der N18 Decoder zeigt nach dem Einrasten nach rechts. Diese Platine ist zum Einspielen eines neuen Sound.

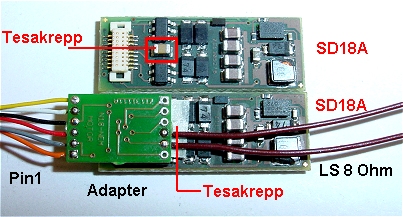

	Der N18 NEM Adapter. Wer die Lautsprecherlitzen und Decoderlitzen auf der Bauteileseite anlötet sollte ein Stück Tesaband auf den rot markierten Kondensator kleben damit es hier keinen Kurzschluss gibt. Wer die Litzen auf der freien Unterseite anlötet braucht das nicht. Links im Bild von unten gesehen Motor - Motor, Schiene - Schiene, Licht - Licht Anschluß. Rechts braun die beiden Lautsprecherlitzen. Damit kann man diesen N18 Sounddecoder auch mit anderen Sounds in anderen Loks verwenden. Der NEM Adapter hat die Maße 8 x 12 mm.

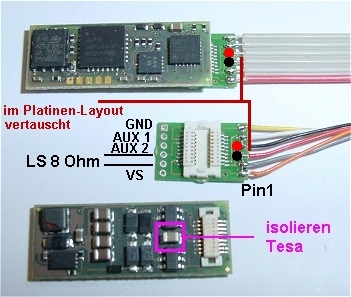

	Der N18 NEM Adapter 1 x mit Flachbandkabel oben bereits eingerastet, und darunter einmal mit Litzen. Leider sind beim Platinenlayout die Gleisanschlüsse vertauscht worden. Bis die korrigierte Version lieferbar ist kann man bei der Litzenausführung rot und schwarz vertauschen. Bei der Flachbandkabelausführung kann man sich solange behelfen indem man softwaremäßig die beiden Schienenanschlüsse Pin 3 und 4 vertauscht. Der N 18 Soundbaustein wird mit der langen Seite nach links eingerastet.

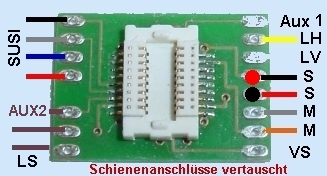

	Der Roco-Adapter hat die Maße 10 x 14 mm. Links im Bild ist die Susi-Lötschnittstelle, darunter die beiden Lautsprecheranschlüsse und darunter 1 x Aux 2. Auf der rechten Seite im Bild ist oben Aux 1, darunter LH - LV, Schiene - Schiene, Motor - Motor und als letzter Lötpin VS. Leider sind auch hier beim Platinenlayout die Schienenanschlüsse vertauscht worden, aber da es diesen Adapter nur mit Lötanschlüssen gibt, kann man selber Pin 3 und 4 vertauschen. Der N 18 Baustein wird mir der langen Seite nach links eingerastet.
Soundfile:	Gravita_Rangierversion.dhs
Tastenbelegung:	Gravita_Rangierversion_F-Tasten.doc
