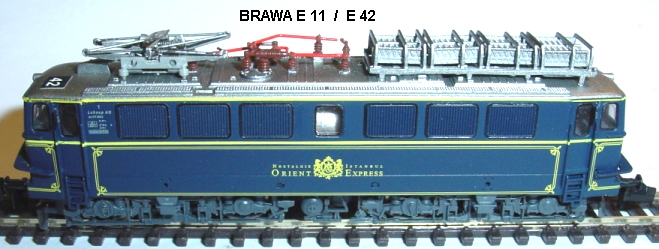

Brawa E 11 / E 42 Umbauanleitung: DH10C

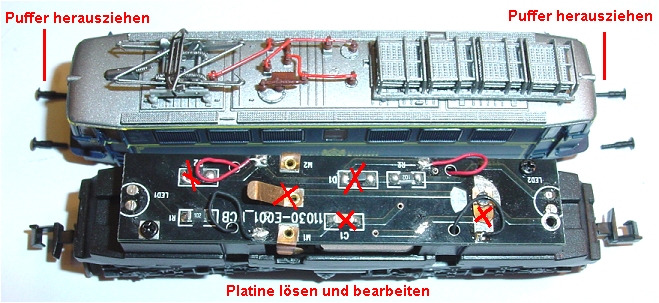

	Puffer herausziehen, dann Gehäuse seitlich spreizen und nach oben abheben.
	Platine bearbeiten. Dazu die zwei roten und zwei schwarzen Litzen ablöten, zwei Schrauben entfernen und Platine nach oben entnehmen. Die rot gekreuzten Teile auslöten. 2 x Dioden D1 und D2, 1 x Kondensator C1. Zusätzlich die Oberleitungsfeder entfernen sowie den Umschalter rechts. Die Platine muss auch an der Unterseite bearbeitet werden.
	Diese X Teile entfallen.

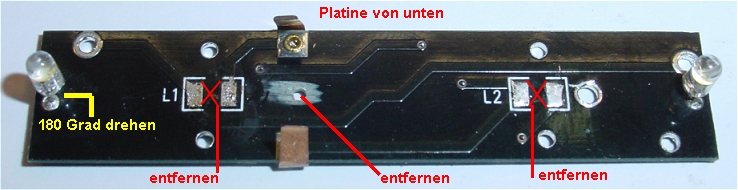

	Die Platine von der Unterseite. Entfernt werden die beiden Drosseln, die Niete wird weggeschliffen und die linke LED um 180 Grad gedreht wieder eingelötet.
	Hier die fertig bearbeitete Platine, Teile der Leiterbahnen werden weiter benutzt, die entsprechenden Lötpunkte sind blau gekennzeichnet.

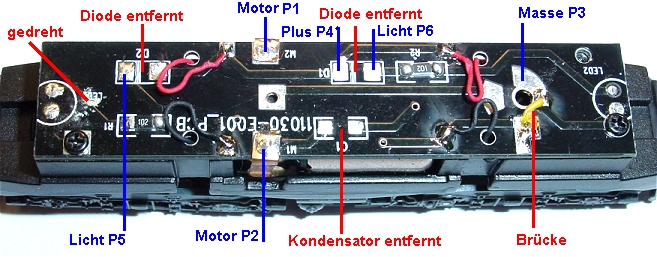

	Decoder DH10C kopfüber eingeklebt, ( die Lötpunkte der Rückseite sind etwas größer ) Die Brücke gelb nicht vergessen. Viel Erfolg beim Umbau
