Brawa 1532 Schienenbus mit Beiwagen Vt 2.09 Umbauanleitung: hier mit Selectrix 66838 / DHL 161
	Einheit trennen. Am Wagen je Seite 2 Puffer von innen herausdrücken. Radblenden aus der Platine ausklippsen. Gehäuse nach oben abnehmen. Gleiches gilt für den Beiwagen.

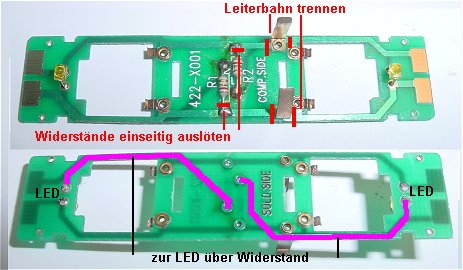

	Motor wird mitsamt Kunststoffhalterung ausgeklipst und herausgenommen. Platine wird bearbeitet. Im Bild oben die Platine von oben, hier werden beide Widerstände aus den äußeren Leiterbahnen ausgelötet. In der Zuführung zur jeweiligen LED auf der Unterseite bleiben die Widerstände in den Lötaugen. Die LED's sind bei diesem Umbau 1 LED an der linken Schiene und eine LED an der rechten Schien angelötet. das jeweilige andere Beinchen fährt zum jeweiligen Widerstand. Im Bild pink die Leiterbahnen von den Widerständen zu den LED's auf der Platinenunterseite.

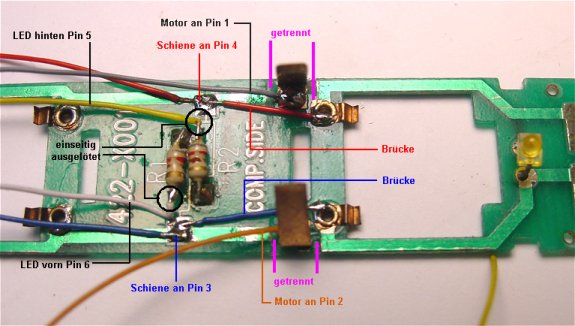

	Die bearbeitete Platine oben: An den Motorfedern ist die jeweilige Leiterbahn auf beiden Seiten getrennt. An das Lötauge des ausgelöteten Widerstandes sind zwei rote Litzen angelötet. die kürzere Litze dient als Brücke. Gleiches unten mit blauer Litze, auch hier wieder eine Brücke nach rechts. An die Motorfedern wird je eine graue (oben) und eine orange (unten) Litze angelötet. An den freien Enden der Widerstände je eine weiße (unten) und eine gelbe (oben) Litze anlöten.
	Hier noch einmal größer zur Verdeutlichung.

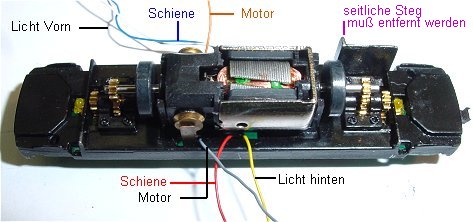

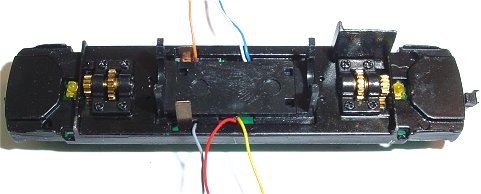

	Platine sitzt wieder im Rahmen und die Litzen sind nach oben durchgesteckt. Beide Motorlitzen durch die Federschlitze und je zwei Litzen oben und unten an der Motorhalteplatte vorbei.
	Motor eingeklippst, es erfolgt ein Probelauf durch Gleichstrom an den beiden Motorlitzen. Erst dann weiterarbeiten. Der seitliche Steg im Bild muß entfernt werden um eine plane Fläche für den Decoder zu bekommen.

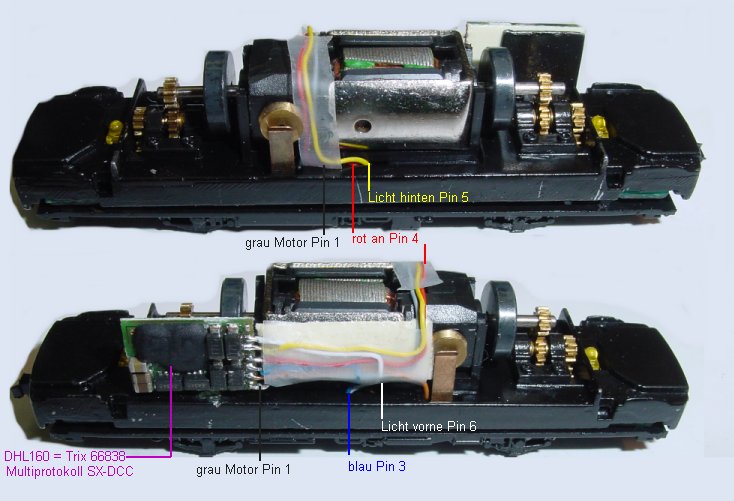

	Der Decoder ist aufgeklebt. Verdrahtung wie im Bild. Pin 1 Motor grau. Pin 2 Motor orange. Pin 3 blau (schwarz) von Schiene. Pin 4 rot von Schiene. Pin 5 gelb LED hinten. Pin 6 weiß LED vorne. Pin 7 bleibt frei. Programmierung: Adresse XX, Geschwindigkeit 6, Verzögerung 3, Impuls 1 (oder 2) Der Motor ist so gut das er wie ein Fauli eingestellt werden kann. Halteabschnitte nach Belieben. Probe fahren, Gehäuse aufsetzen und vier Puffer eindrücken damit das Gehäuse hält..
