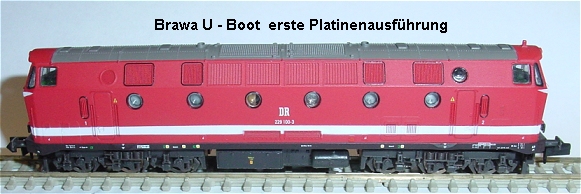

Brawa U-Boot Umbauanleitung: DHP160 Decoder
	Gehäuse abnehmen durch Spreizen der Seitenwände

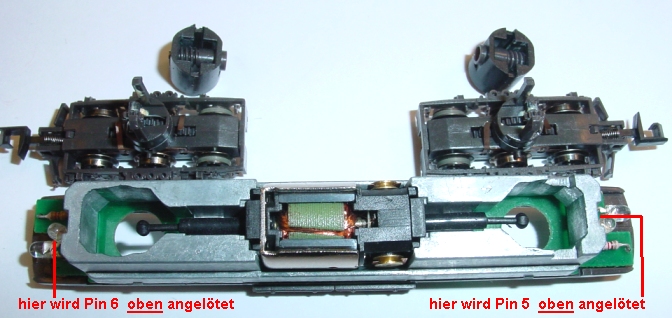

	Mit einer Pinzette werden beide Rastnasen in den Drehgestellen leicht nach innen gedrückt und nach unten geschoben. Dadurch kann man das jeweilige Drehgestell unten aus der Platine ausrasten. Der Motor bleibt im Ballastblock und wird mit diesem zusammen von der Platine durch Ausrasten der Plastiknasen abgehoben.

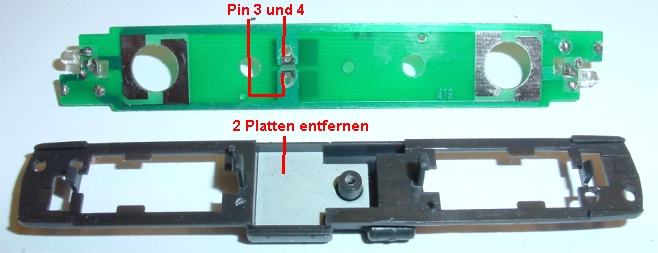

	So sehen die einzelnen Teile aus. Die Platine wird durch Herausdrehen der mittigen Schraube von der Bodenwanne abgenommen. Von der Platinenoberseite wird der Kondensator zwischen den Motorblechen abgelötet. 2 der drei Ballastbleche werden herausgenommen und dadurch Platz für den Decoder geschaffen.

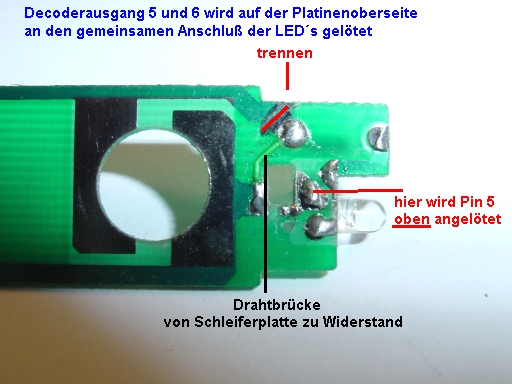

	Platinenunterseite, hier wird eine Trennung zwischen Schleiferplatte Schiene und Widerstand gemacht. Eine Drahtbrücke verbindet die andere Schleiferplatte nun mit dem Vorwiderstand für beide LED's einer Seite. Die Zuleitung von Pin 5 wird später auf der Platinenoberseite direkt an beide LED's gemacht

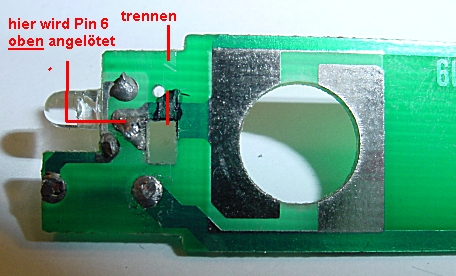

	Die andere Seite der Platine, Trennung zwischen Schleiferplatte und LED's. Leiterbahn an Vorwiderstand bleibt wie sie ist. Zuleitung zu Pin 6 wird ebenfalls auf der Oberseite der Platine gemacht. Benutzt wird dafür 0,15 mm Kupferlackdraht welcher nicht so aufträgt wie Litze.

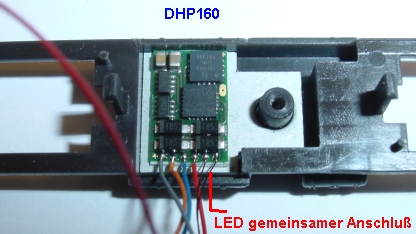

	In die Vertiefung der Plastikwanne passt der DHP 160 Decoder genau quer hinein. Die Platine wird aufgesetzt und festgeschraubt nachdem die Litzen 1, 2, 5 und 6 durch vorhandene Löcher in der Platine geführt wurden. Sind die beiden Federn zu den Motorkohlehaltern noch vorhanden dann müssen diese von der linken / rechten durchgehenden Leiterbahn von den Schleifern getrennt werden.

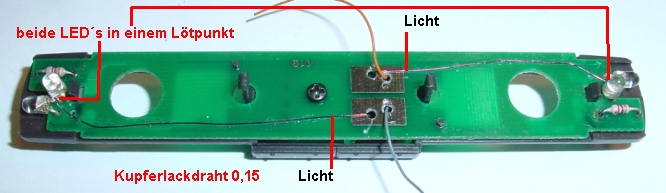

	Litzen für Schiene rechts und links wurden auf der Unterseite angelötet. Motorlitzen an die früher vorhandenen Federbleche, die bei diesem Modell leider abgebrochen waren und dadurch die Litzen grau und orange direkt an die Motorkohlehalter angelötet wurden. Sind die Federn noch vorhanden, dann je ein Trennschnitt um die Motorbleche von den Schienenleiterbahnen zu trennen. Die Lichtkabel werden auf der Oberseite an den gemeinsamen Anschluß beider Led's je Seite angelötet.
