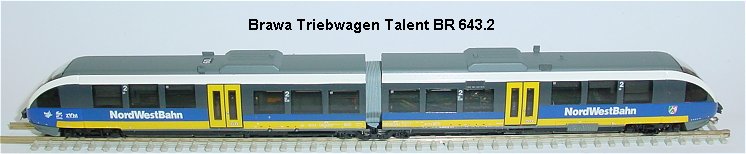

Brawa BR 643.2 Talent Umbauanleitung: DHL100 = 66830 = SLX 830, gleicher Einbau für Kühn N025 DCC oder DHL161
	Gehäuse von Steuerwagen rechts abnehmen.
	Der Talent hat zwar eine Steckschnittstelle, diese ist als Buchse ausgeführt in der die normalen Drahtpins vom DHL100 oder 66838 Multiprotokolldecoder nicht kontaktsicher halten. Daher wird der Stecker von der Analogplatine benutzt. Zwei Halteschrauben der Platine herausdrehen und Platine vorsichtig nach rechts herausschwenken.

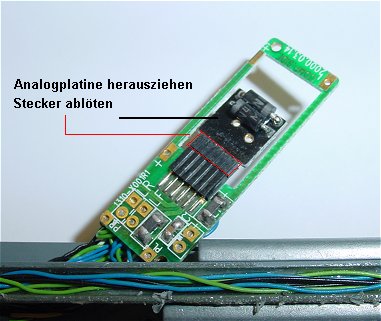

	Die Analogplatine wird herausgezogen und der Stecker abgelötet. Einfach geht das indem ein Skalpell unter jedem Pin auf der Platine durchgezogen wird.
	Der Stecker wird auf der Rückseite des Decoders angelötet da hier die Lötpads größer sind. Pin 1 ist im Bild unten.

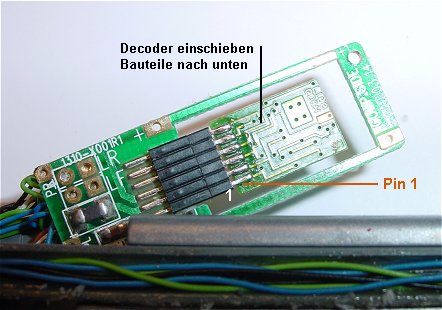

	Decoder, Bauteile nach unten eingeschoben. Pin 1 Decoder und Pin 1 Stecker im Bild unten. Dies ist auf der Platine des Talent nicht markiert. Ebenso ist auf der Explosionszeichnung des "Waschzettels" die Schnittstelle falsch dargestellt. (Hier ist eine Buchse an der Analogplatine und ein Stecker auf der Platine angegeben) Einstellung: Adresse XX, Geschwindigkeit 6, Verzögerung 3, Impuls 2, Halteabschnitte nach Belieben.
