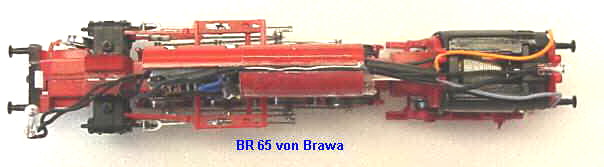

Brawa BR 65

Umbauanleitung: Hier mit DCC Decoder, Lenz LE010XF, gleicher Einbau mit Selectrix DHL 100 oder 66830

Gehäuse abnehmen und Platine entfernen.

Gewichtsblock wie auf dem Foto abfräsen und die Platine kürzen (gemäß Foto).

Der Decoder wird mittels Doppelklebeband an den Gewichtsblock geklebt und anschließend verlötet.

Anschlüsse Lenz : ROT an in Fahrtrichtung rechten Radschleifer, SCHWARZ an in Fahrtrichtung linken Radschleifer, ORANGE an Motor M+ GRAU an Motor M-, BLAU an Lichtmasse, WEISS an Licht vorn und GELB an Licht hinten .

Anschlüsse DHL / 66830: Pin 1 an Motor oben, Pin 2 an Motor unten, Pin 3 an Schleifer Masse, Pin 4 an Schleifer Plus, Pin 5 an Licht vorn und Pin 6 an Licht hinten.

Beim Aufsetzen der Gehäuseteile ist darauf zu achten, dass die Kabel durch die dafür vorgesehenen Aussparungen geführt werden und dass die Glühbirnen an ihrem vorgesehenen Platz einwandfrei sitzen.
