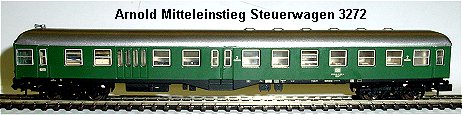

Arnold Steuerwagen 3272 Umbauanleitung: Hier wird im Gegensatz zum ersten Umbauvorschlag ein SLX802 Schaltdecoder Decoder benutzt der auch anders verdrahtet wird.
	Das Dach wird vorsichtig seitlich ausgerastet und abgenommen.

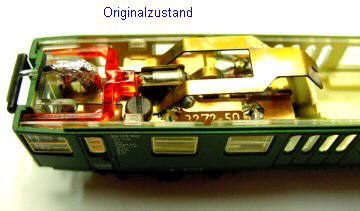

	So ist der Originalzustand mit der Innenbeleuchtungsaufnahme. Der rote Lichtleitstab wird entnommen und die Platine wird entlötet und abgeschraubt damit man an die untere weiße Birnenfassung eine weiße Litze anlöten kann.

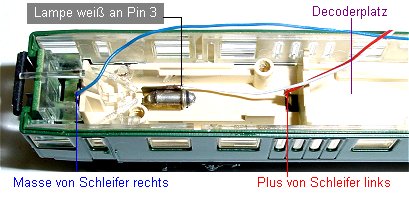

	An die Halterung der unteren Birne wird eine neue Litze weiß angelötet. Dieser Draht fährt fährt nach oben zur Platine. Ich habe extra erst alle Litzen an den Lötpads der Platine angelötet und dann den SLX802 verdrahtet. An die Leiterbahn links bei den Lichtleitstäben von der rechten Schiene wird eine blaue Litze angelötet und an die Leiterbahn rechts an der Abteilwand eine rote Litze. Bei diesem Umbau braucht nichts gefräst werden weil der verwendete Decoder schmaler ist als der FD1 vom ersten Umbau und genau zwischen die Bänke im Abteil passt.

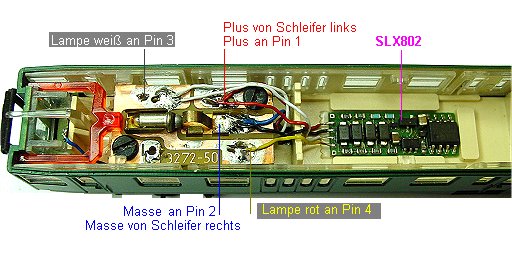

	Die 3 Litzen werden unter der Platine hinten hochgeführt. Nun wird die Platine wieder aufgeschraubt und verdrahtet. Litze weiß von unten an Lötpad oben links im Bild. Litze blau von unten an die gemeinsame Masse beider Birnen rechts in der Mitte der Platine. Die rote Litze an das Lötpad oben rechts. Jetzt wird der Decoder mit Doppelklebeband im Traglastenabteil auf den Boden geklebt. Litze rot vom Decoder an rot auf der Platine, Litze blau vom Decoder an Mitte blau, Litze weiß vom Decoder an weiß auf der Platine und Litze gelb vom Decoder an Platinenleiterbahn unten rechts die zur Birnenhalterung der oberen Birne fährt. Der Decoder wird programmiert mit Adresse XX, wie Zuglok, Höchstgeschwindigkeit 1, Anfahr- und Bremsverzögerung 1, und Impuls ebenfalls 1, Halteabschnitte 1. Vor Aufsetzen des Daches wird der obere weiße Lichtleitstab mit Alu-Küchenfolie umwickelt damit das rote Licht nicht in den weißen Lichtleitstab einstreut. (Siehe Bild 2)
