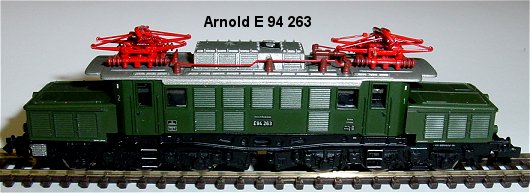

Arnold E 94 263 Umbauanleitung: Es passt ein DHP 160 Multiprotokolldecoder.
	Gehäuse abnehmen durch Lösen der Schraube in Dachmitte. Nach dem Digitalisieren kann die Oberleitungsfunktion nicht mehr genutzt werden.

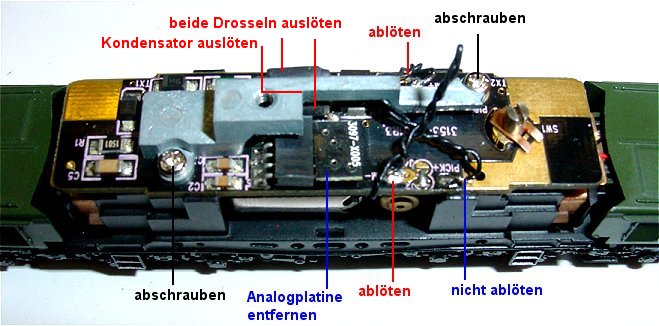

	Beide schwarzen Motorlitzen sowohl am Motor wie auf der Platine ablöten. Litze von den Schleifern nicht ablöten, diese wird später nur etwas gekürzt. Beide Schrauben des Gehäusehalters abschrauben, Halter abnehmen. Analogstecker entfernen. Beide schwarzen Drosseln auslöten. Kondensator zwischen den Drosseln auslöten.

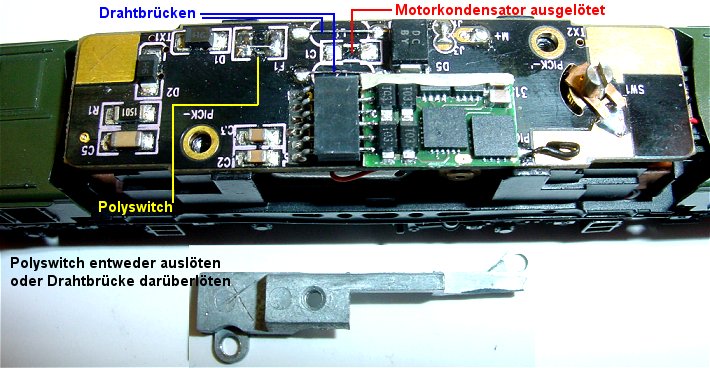

	An beiden Drosseln wurden Drahtbrücken eingelötet. Da der grüne Polyswitch oft Probleme bereitet wurde er ausgelötet und durch Drahtbrücke ersetzt. Es reicht wenn man ihn nicht auslötet sondern nur mit Draht überbrückt (hier nur zur Ansicht ausgelötet). Der Decoder sollte eingesteckt werden bevor man die Haltebrücke wieder aufschraubt, später ist es eine Fummelei die Buchsenlöcher zu treffen.

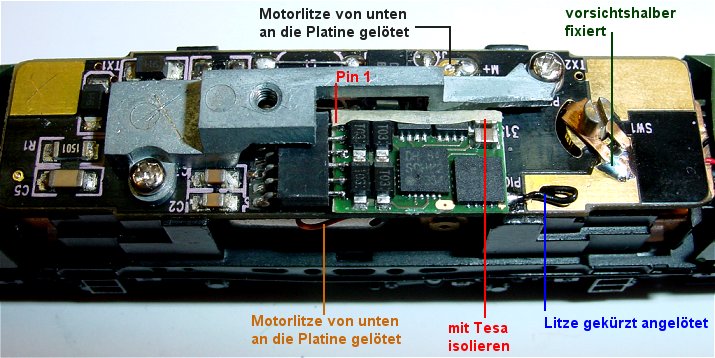

	Decoder DHP160 eingeschoben und mit Tesa unten und seitlich gegen den Gehäusehalter isoliert damit der Decoderkondensator nicht das Gehäuse berührt. Motorlitze oben grau, unten orange von unten an die Platine angelötet, dadurch Platz geschaffen für den Decoder. Hängen die langen verdrehten Litzen oben auf der Platine herum passt das Gehäuse nicht mehr. Die Litze vom Schleifer wurde gekürzt wieder angelötet. Zur Sicherheit gegen Verdrehen wurde der Oberleitungsumschalter mit einem Tropfen Lötzinn fixiert.
