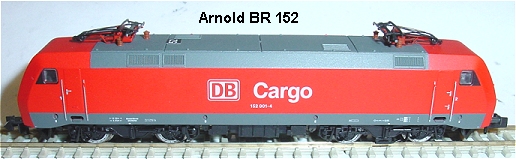

Arnold E 152 Umbauanleitung: Es passt ein DHP160 Multiprotokolldecoder in die Bodenwanne.
	Lokgehäuse durch Spreizen der Seitenwände nach oben abheben.

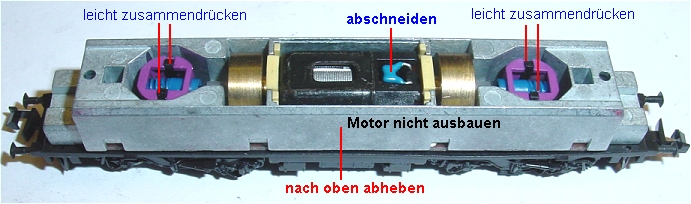

	Zustand vor Umbau. Der Kondensator wird abgeschnitten. Die Drehgestelle werden durch Zusammendrücken der Rastnasen nach unten herausgenommen. Das Ballastgewicht wird mit Motor zusammen von der Plastikunterseite abgehoben indem die 4 Rastnasen an der unteren Platte leicht auseinandergedrückt werden.

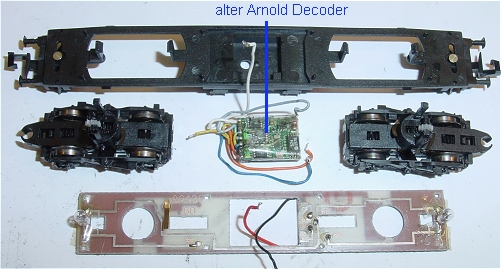

	Auf der Innenseite der Drehgestellausschnitte sind die 4 Rastnasen zu sehen. Die Platine wird zur Bearbeitung vom Unterteil abgehoben. Vorsicht, nicht die 8 kleinen Plastiknippel unten abbrechen welche die Platine justieren. Diese Lok war bereits mit einem defekten DCC Decoder bestückt welcher gegen einen DHP160 getauscht wurde.

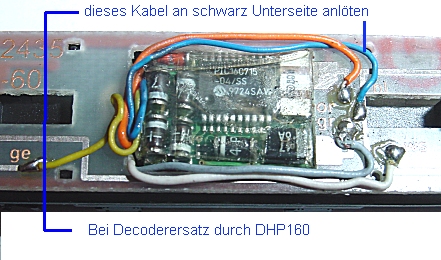

	Der alte Decoder mit blauem Kabel für die Lampenmasse. Hier wird eine Verbindung vom Lötpunkt bl zur Unterseite schwarzes Kabel gelegt da der DHP160 keine blaue Litze hat.

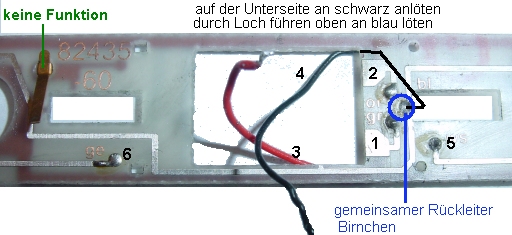

	Die Platine mit den Lötpunkten, wobei hier die Masseverbindung der beiden Birnchen zu einer Schienenseite gelötet wurde.

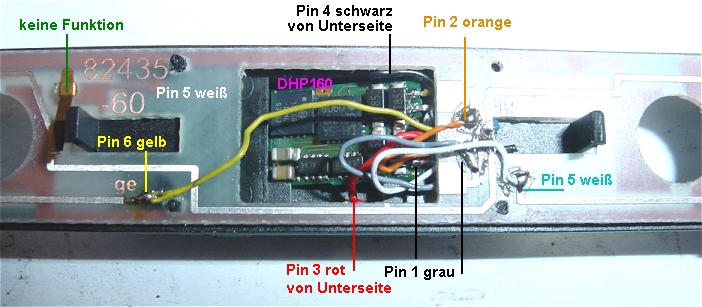

	DHP160 ist schräg in die Vertiefung eingeklebt. Die Litzen Pin 3 und 4 werden vorher an der Platinenunterseite angelötet und dann die Platine aufgesetzt und die restlichen Litzen verlötet. Darauf achten das die Litzen frei von den beiden Motorkontakten bleiben.
