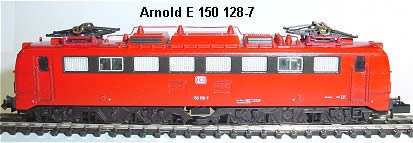

Arnold E 150 128-7       Umbauanleitung: Es passt ein Trix 66836 oder baugleich ein DHL100 / SLX870
	Schraube am Boden lösen, beide Plastikteile herausnehmen, Gehäuse abnehmen. Eine Benutzung der Oberleitungsfunktion ist im Digitalbetrieb nicht mehr möglich.

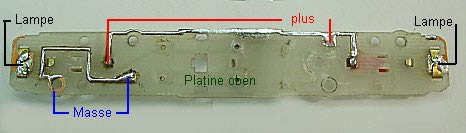

	Platine durch Lösen von drei Schrauben abnehmen. Beide Drosseln sowie beide Dioden an den Lampen entfernen. Lösst man die Diodenplättchen drin ist das Licht geringfügig dunkler. Zur besseren übersicht habe ich hier alle nicht benutzten Leiterbahnen entfernt. Plus kommt von den beiden Federn über den Schnecken. Bei diesem Modell besteht die Gefahr, das die U-förmigen Messingfedern auf der Platinenunterseite, auf welche die Plusfedern drücken mit den Schneckenlagerfedern Berührung bekommen, Folge ein Kurzschluss.

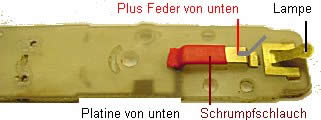

	Hier wurde die U-förmige Feder zu 2/3 mit Schrumpfschlauch isoliert. Nur das Stück, auf welchem die Plusfeder Kontakt hat wurde frei gelassen. Im Original ist ein Stück Klebeband auf die Feder geklebt welche das Schneckenlager festhält und das Drehgestell fixiert. Bei regelmäßiger Pflege löst sich dieses Klebeband durch das Öl auf den Zahnrädern und kann diese blockieren.

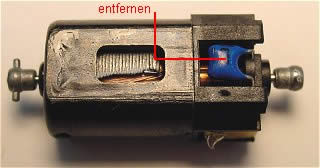

	Der Motor wird herausgenommen und der Kondensator entfernt (bei Selectrix ein Muss)
	Wer Probleme mit dem einwandfreien Eingriff der beiden Schneckenzahnräder hat weil diese je nach Fahrtrichtung nicht richtig eingreifen der sollte an der Stelle mit dem roten Kreis auf beiden Seiten etwas Material mit einem Rundfräser wegnehmen. Dadurch drückt die Federklammer das Schneckenlager ca. 2/10 mm tiefer und ein einwandfreier Eingriff ist gewährleistet.

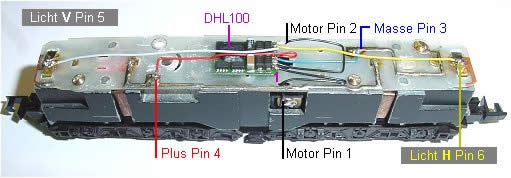

	Links die Verdrahtung: Pin 1 schwarz an Motor vorne, Pin 2 an Motor oben, Pin 3 blau an Masse rechts, Leiterbahn von der rechten Platinenschraube, Pin 4 rot an Plus Platinenleiterbahn. An Pin 5 weiß kommt das Kabel von der Lampe links und an Pin 6 das gelbe Kabel Lampe hinten. Pin 7 am anderen Ende vom Decoder bleibt mangels Aufgabe frei. Einstellungen: Adresse XX, Höchstgeschwindigkeit 5, Anfahr- und Bremsverzögerung 4, Impuls 1. Probefahren ohne Gehäuse und Richtungswechsel mit Lichtwechsel prüfen. Wenn falsch, Kabel umlöten ist hier einfacher als softwaremäßig umprogrammieren.
