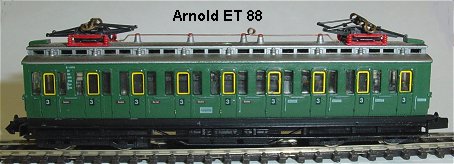

Arnold ET 88

Umbauanleitung: Es passt ein Trix 66836 / DHL100 unter das Dach.
1 Schraube im Dach lösen und Wagenkasten abnehmen. Im dach den Messingstreifen der Oberleitung abnehmen. Ein Oberleitungsbetrieb ist nicht möglich.

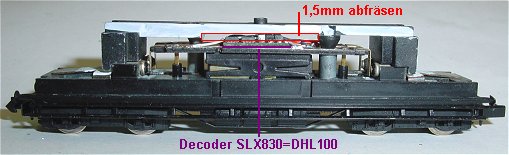

Metallbrücke über der Platine abschrauben. Diese Metallbrücke wird innen 1mm tiefer gefräst, siehe letztes Bild.

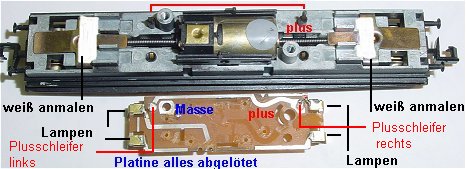

Platine abnehmen, dazu beide Stifte von den Plusschleiffedern in der Platine ablöten. Platine von allen Entstörteilen befreien, es bleiben nur die zwei Lampenfedern je Seite. Die Litzen für den Motor werden direkt an die Motorpins angelötet.
Platz unter den Lampen weiß auslegen damit das Licht heller wird.

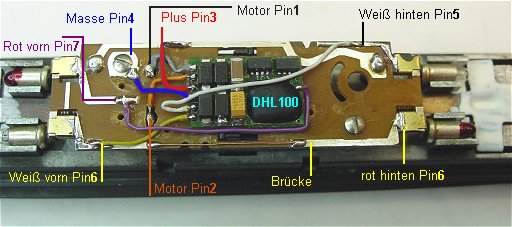

Platine ist ohne Brücke aufgeschraubt damit man besser loten kann. Pin 1 grau an Motorpin oben im Bild. Pin 2 orange an Motorpin darunter. Pin 3 rot an Plusleiterbahn oben an der Platine. Pin 4 blau (schwarz) an Masse. Pin 5 weiß an Lampe weiß hinten (rechts im Bild) Pin 6 gelb an Lampe weiß vorne ( links im Bild ) und über Drahtbrücke an rot hinten. Ich habe rot vorne an den Pin 7 = F-Taste angelötet. Damit kann man in Fahrtrichtung nach rechts nur mit weißem Spitzenlicht fahren ohne das rote Schlusslicht, schiebt die Lok kann rot zugeschaltet werden.
Die Brücke ist abgefräst und wieder aufgeschraubt. Der Decoder passt genau auf die Platine darunter.

Einstellungen: Adresse XX, Geschwindigkeit 5, Verzögerung 3, Impuls 3, Halteabschnitte nach Belieben
