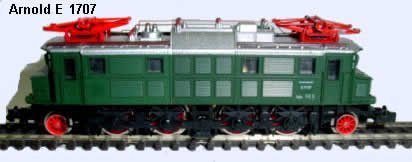

Arnold E 17 - 07       Umbauanleitung: Es passt ein TRIX 66836 oder baugleich ein DHL100.
	Gehäuse abnehmen. Eine Benutzung der Oberleitungsfunktion ist im Digitalbetrieb nicht mehr möglich.

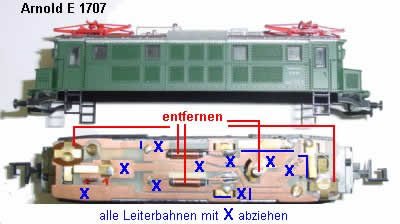

	Platine durch Lösen der beiden Schrauben abnehmen. Beide Drosseln sowie beide Diodenplättchen unter den Lampenfedern werden entfernt. (Lösst man die Diodenplättchen drin ist das Licht geringfügig dunkler.) Plus ist unter der oberen rechten Messingfeder, hier fährt ein Draht nach unten zur Schleiferplatine. Alle mit blauem X gekennzeichneten Leiterbahnen werden abgelöst. An den blauen Strichen muss die Leiterbahn unterbrochen werden.

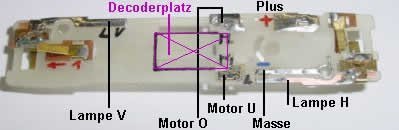

	Lila eingezeichnet ist der Platz für den Decoder DHL100. Die Platine ist von nicht benötigten Leiterbahnen frei. Geblieben sind die beiden Motorfedern Lötpads, der Plusanschluss oben rechts, die Masseleiterbahn von der rechten Platinenschraube, die Lampenzuführung oben links und unten rechts. Die linke Kante des Decoders muss mit der Ausbuchtung im Dach übereinstimmen. Lieber 1mm weiter nach rechts einkleben, sonst passt das Gehäuse später nicht auf das Fahrgestell.

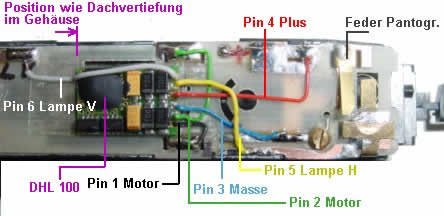

	Links die Verdrahtung: Pin 1 schwarz an Motor unten, Pin 2 grün an Motor oben, Pin 3 blau an Masse unten, Leiterbahn von der rechten Platinenschraube, Pin 4 rot an Plus oben Feder oder Draht. An Pin 5 gelb kommt das Kabel von der Lampe rechts und an Pin 6 das weiße Kabel Lampe vorn. Pin 7 am anderen Ende vom Decoder bleibt mangels Aufgabe frei. Einstellungen: Adresse XX, Höchstgeschwindigkeit 6, Anfahr- und Bremsverzögerung 3, Impuls 2. Probefahren ohne Gehäuse und Richtungswechsel mit Lichtwechsel prüfen. Wenn falsch, Kabel umlöten ist hier einfacher als softwaremäßig umprogrammieren.
