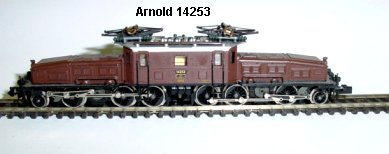

Arnold E 14253 Krokodil
Umbauanleitung: Es passt ein TRIX 66836 oder baugleich DHL100
|
|
Mittelgehäuse abnehmen durch abziehen, Seitenteile Schraube unten lösen und abnehmen.
Die Oberleitungsfunktion ist im Digitalbetrieb nicht mehr nutzbar!!
|
|

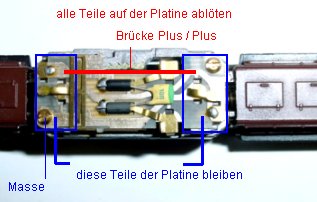

Platine abschrauben und bearbeiten. Es wird alles von der Platine abgelötet und die Platine an den blau kenntlich gemachten
Stellen abgeschnitten. Die blau gerahmten Platinenteile werden weiterverwendet. von Plus oben links nach Plus oben rechts
muss eine Drahtbrücke eingelötet werden.
|
|
Der Umbau der beiden Drehgestelle ist gleich. Erst Diodenplättchen entnehmen, dann Leiterbahn vom Radschleifer zur Lampe so

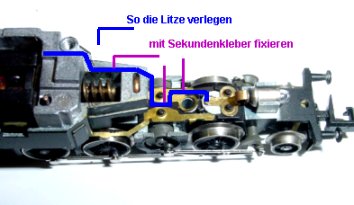

kürzen, das kein Kontakt mehr möglich ist. An die Leiterbahn zur Lampe wird je eine Litze gelb oder weiß angelötet. Diese
Litze wird um das Schraubenloch herum zur Mitte verlegt und hier zwischen den beiden schwarzen Plastiknippeln der
Radschleiferbleche mit Sekundenkleber fixiert. An dieser Stelle fährt die Litze später senkrecht nach oben um neben der
Schnecke weiterverlegt zu werden. Ich habe die Messingfeder in der jeweiligen Abdeckung auf der Litzenseite abgeschnitten.
|
|

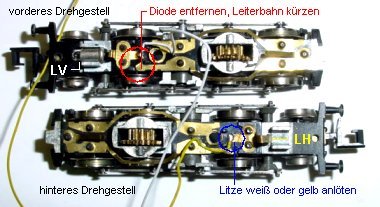

Hier beide Drehgestelle mit angelöteten Litzen, weiß für vorderes Drehgestell und gelb für hinteres Drehgestell. Im roten
Kreis die Messingleiterbahn, welche abgeschnitten wird. (Man kann ein Kartonplättchen anstelle der Diode einlegen, dann
braucht man nichts abzuschneiden) jedoch kann ein dicker Lötpunkt auf der Zuleitung zur Lampe im Gehäuse einen Kurzschluss
verursachen.
|
|
Der eingeklebte Trix 66836 Decoder, Anschlüsse zeigen zur Motorseite mit den Kohlen. Pin 1 ist oben. Beim Einkleben mit
Doppelklebeband darauf achten: Im Gehäuse ist innen eine erhabene Stelle, der Decoder muss also außerhalb der Mitte auf den
Motor geklebt werden.
Pin 1 an Motor oben im Bild, direkt an die Motorkohlebleche. Pin 2 grün an Motor unten. Pin 3 blau an die Masseschraube oben
im Bild. Pin 4 rot an Plusleiterbahn im Bild links (die zweite rote Litze ist die Drahtbrücke von links nach rechts.) Pin 5
gelb an Licht hinten und Pin 6 an Licht vorn.
|
|

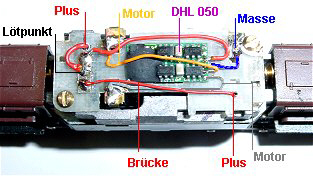

Update: Wer damit leben kann, dass die Lichter immer an sind, der kann auch den DHL 050 oder 055 einbauen. Der
Einbauvorteil ist der geringere Platzbedarf, die Platine bleibt "entstrippt", aber ganz vorhanden und die Kurzschluss
anfälligen Kabel zu den Birnen vorn und hinten entfallen. Der Lötpunkt links ist ein Stück aufgeklebtes Kupferblech.
Pin 1 ist unten an Motor, Pin 2 an Motor oben Pin 3 an Masse und Pin 4 an Plus. Programmieren ohne Birnen, dann Birnen
einsetzen.
Einstellung: Adresse XX, Höchstgeschwindigkeit 5, Anfahr- und Bremsverzögerung 3, Impuls 2 weich,
Halteabschnitt nach Belieben.
Sollte bei der Probefahrt festgestellt werden, das Richtungswechsel und Lichtwechsel nicht übereinstimmen lötet man entweder
die Lichtkabel um oder programmiert den DHL100 softwaremäßig um (Kennwerte ändern, Selectrix Tips)
|
