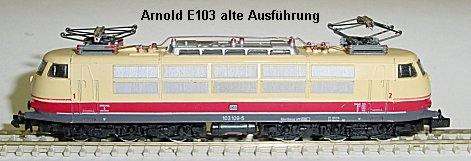

Arnold E 103 alte Ausführung       Umbauanleitung: Es passt ein Selectrix 66836 = DHL100 = SLX870 auch genügend DCC Decoder
	Schraube am Boden lösen, beide Plastikteile herausnehmen, Gehäuse abnehmen. Eine Benutzung der Oberleitungsfunktion ist im Digitalbetrieb nicht mehr möglich.

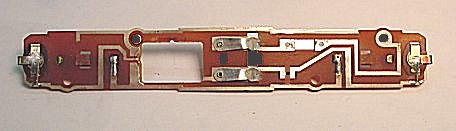

	Platine durch Lösen von vier Schrauben abnehmen. Beide Drosseln sowie ein Kondensator Unterseite entfernen. Die Lampendiodenplättchen mit einem Draht überbrücken. Leiterbahn zwischen Motorfeder unten und Lampe rechts trennen. Oberleitungsschalter entfernen und Oberleitungsfedern entfernen.

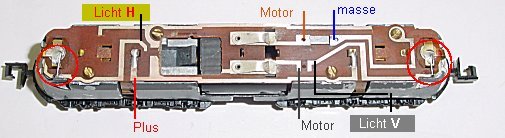

	Hier noch einmal zur Verdeutlichung wo was angeschlossen wird. Damit das Gehäuse nicht unter Wärmeestau leidet, wurde der Decoder in eine ausgefräste Vertiefung in der Platine geklebt.

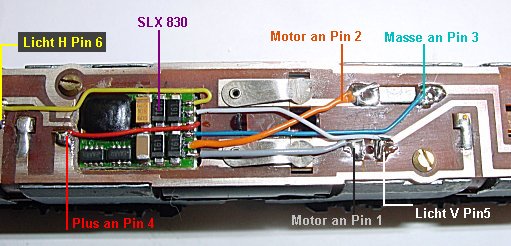

	Links die Verdrahtung: Pin 1 grau an Motor unten, Pin 2 orange an Motor oben, Pin 3 blau an Masse rechts, Leiterbahn von der rechten Platinenschraube, Pin 4 rot an Plus Platinenleiterbahn. An Pin 5 weiß kommt das Kabel von der Lampe rechts und an Pin 6 das gelbe Kabel Lampe hinten. Pin 7 am anderen Ende vom Decoder bleibt mangels Aufgabe frei. Man könnte eine Seite der Lok (Führerstand 2) statt mit Originalbirne mit einer Fleischmann oder Trix Birne bestücken unter welche man zuvor eine rote besonders helle LED geklebt hat. Diese LED wärde über einen Vorwiderstand von ca. 680 Ohm an Masse gelegt und der Zweite Draht an Pin 7 des Decoders. Dann kann man bei Schiebefahrt über die F Taste hinten rot zeigen.

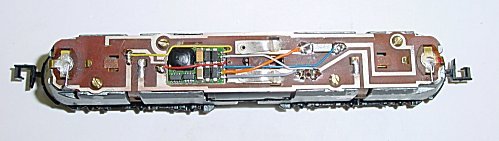

	Die übersicht des Umbaus: Einstellungen: Adresse XX, Höchstgeschwindigkeit 5, Anfahr- und Bremsverzögerung 4, Impuls 1 oder 2
