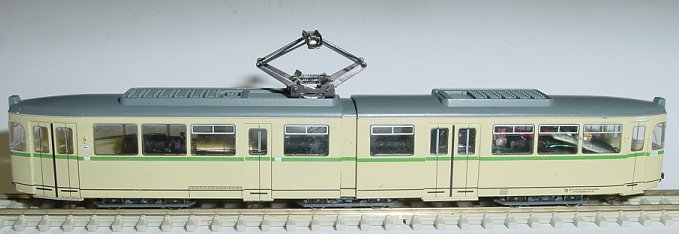

Arnold Straßenbahn Umbauanleitung: Es passt ein TRIX 66836 = DHL100 in das Gehäuse, es kann auch ein Trix 66838 Multiprotokolldecoder sein.
	Gehäusehälften nach oben ausrasten, Mittelteil ausrasten
	Am Boden werden die beiden Senkkopfschrauben entfernt und das Gewicht abgenommen. Das obere Gwicht mit der Schwungscheiben/Motorlagerung wird in der Mitte angehoben und eine Kardanwelle ausgehängt. Dann Gewicht vorne ausrasten und abnehmen, Schwungscheibe bleibt drinn. An der anderen Hälfte wird der Motor Mit den Rastnasen ausgedrückt. Es bleibt die jeweilige Platinenhälfte (hier im Bild mit Motorfedern die von den Radschleifer leiterbahnen kommen.) Der Oberleitungsumschalter wird entfernt und die Blechlaschen werden gerade gebogen.

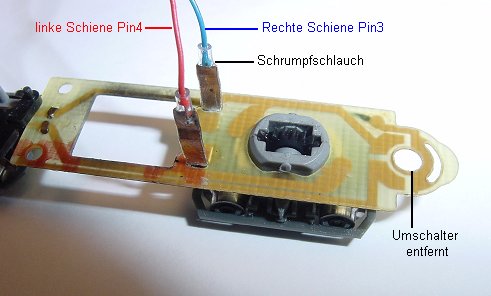

	An die Blechlaschen wird je eine Litze rot / schwarz gelötet und mit einem Stück dünnem Schrumpfschlauch gegen die Motorkohlen isoliert.

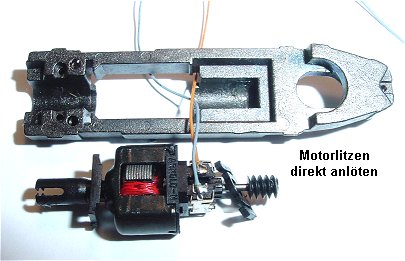

	Zwischen den Motorkohlehalterungen wird der SMD-Kondensator entfernt. Dann wird an jedes Blech je eine Litze grau und orange angelötet. An jedem Metall-Oberteil wird vorne in Höhe der Lampe von oben ein Schlitz in LED-Breite eingefräst, Tiefe bis zum Loch der Kuppelstange für die zweite Wageneinheit.

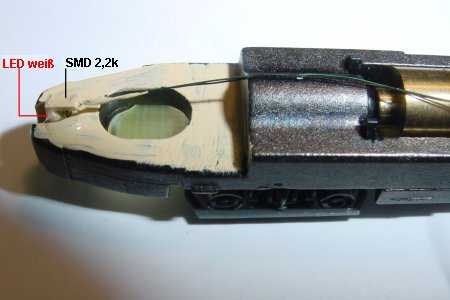

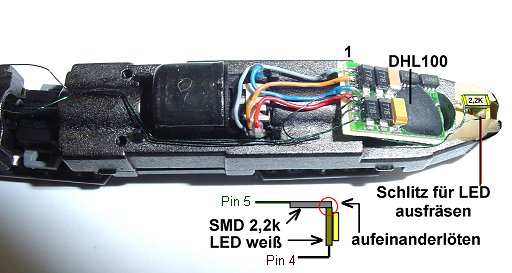

	Nach dem Einfräsen von je einem Schlitz wird eine SMD-LED wird an der Minusseite im 90 Gradwinkel mit einem SMD Widerstand 2,2 K verlötet. An die SMD-LED Plusseite kommt ein schwarzer Kupferlackdraht an den Widerstand eine weiße oder gelbe Litze. Der Lackdraht von beiden Seiten wird an Pin 4 zusammen mit der roten Litze gelötet. Gelb oder weiß kommt an Pin 5 oder 6, je nach Fahrtrichtung.
	Die Verkabelung: Grau vom Motor an Pin 1, orange vom Motor an Pin 2, blau (schwarz) von Schiene rechts an Pin 3. Rot von Schiene links und beide Kupferlackdrähte von den LED's an Pin 4. weiß von LED SMD-Widerstand an Pin 5 und gelb von LED SMD-Widerstand an Pin 6. Einstellung: Adresse XX, Höchstgeschwindigkeit 5, Anfahr -und Bremsverzögerung 3, Impuls 2 (manchmal auch 3) Halteabschnitte nach Belieben.

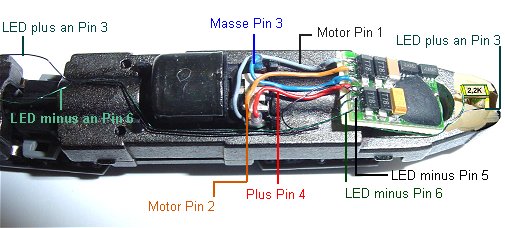

	Hier der Anschluß im Bild. Wer möchte, streicht alle Innenteile mit heller Farbe und kann über Pin 7 eine Innenbeleuchtung schalten.
