Arnold VT 08 zusätzlich mit Steuerwagenbeleuchtung und Spitzenlichtwechsel Umbauanleitung: Es passt ein TRIX 66830 in die Motorwanne, ein SLX802 Schaltdecoder und eine LED Platine in den Steuerwagen.

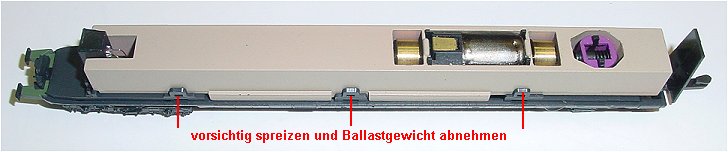

	Gehäuse von beiden Wagen abklippsen. Vorsicht, das Antriebsdrehgestell ist eingeklipst und bricht leicht ab. Umbau des Triebwagens: Ballastblock ausklipsen und vorne anheben nach hinten abnehmen, dabei zieht man die Kardanwelle aus der Aufnahme.

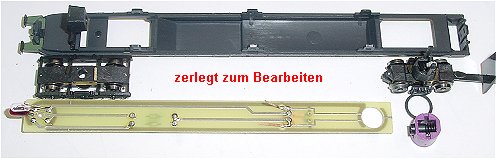

	Platine vom Unterteil getrennt. Wichtig ist, den schwarzen Abstandsring beim Zusammenbau nicht zu vergessen, er sitzt auf der Platine unter dem lila Schneckenhalter.

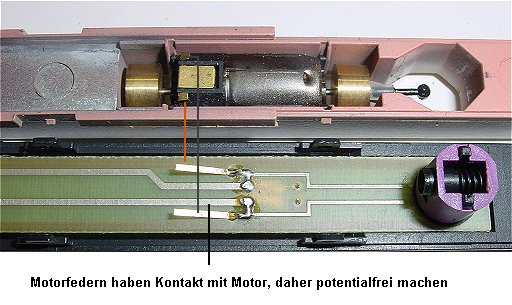

	Die Kontaktfedern des Motors bleiben erhalten, sie müssen nur vom Rest der Platinen-Leiterbahnen getrennt werden.

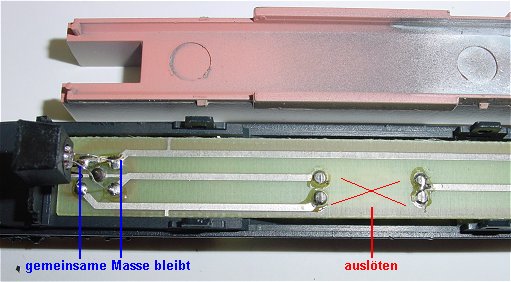

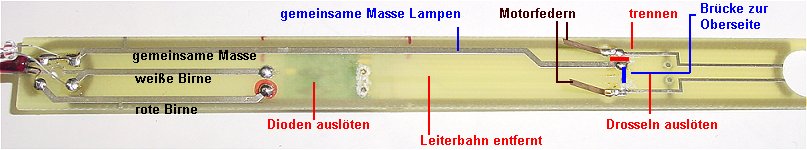

	Die Dioden und die Drosseln auf der Platinenunterseite werden ausgelötet. Die Leiterbahn rote Birne, weiße Birne und der gemeinsame Rückleiter werden weiter benutzt, jedoch von unten angelötet.
	Die Platine mit unterseitig aufgelötetem Decoder. Die beiden Motorfedern werden vom Rest der Platine getrennt. Der blaue Strich ist die Verbindung der Unterseiten-Leiterbahn Masse an gemeinsame Masse Lampen Oberseite. Die mittlere Leiterbahn wurde wegen der übersichtlichkeit abgezogen.

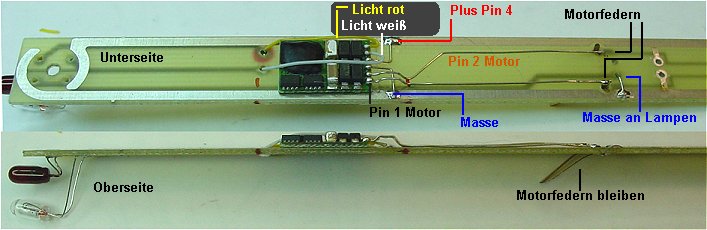

	Platine verdrahtet. Decoder DHL100=SLX830=Trix66836. Pin 1 an Motorfeder unten im Bild. (Die Motorfedern sind auf der Unterseite gespreizt eingesetzt, hier wird angelötet.) Pin 2 an Motorfeder oben. Pin 3 an Masse Leiterbahn. Pin 4 an Plusleiterbahn. Pin 5 durch das Loch an Leiterbahn - Unterseite weiße Birne. Pin 6 durch das Loch an Leiterbahn-Unterseite rote Birne. Einstellungen: Adresse XX, Geschwindigkeit 5, Verzögerung 4, Impuls 2, Halteabschnitte nach Belieben. Es folgt der Steuerwagen inklusive Beleuchtung.

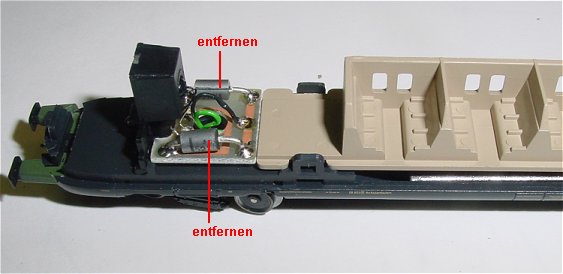

	Wagenoberteil ausrasten sowie Inneneinrichtung ausrasten und abnehmen. Beide Dioden werden ausgelötet.

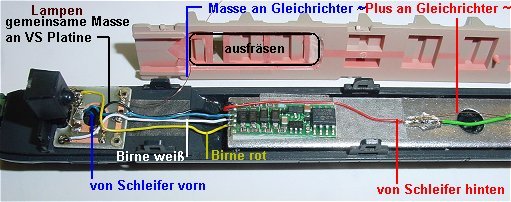

	Auf der Unterseite der Inneneinrichtung wird ein Stück in Länge des Schaltdecoders so tief ausgefräst, das die Sitzbänke erhalten bleiben. Das Ballastblei sollte mit Zweikomponentenkleber fixiert werden. Darauf wird der Decoder SLX802 geklebt. Schleifer vom hinteren Drehgestell wurde an einen Löthilfspunkt gelötet und von dort an Pin 2. Schleifer vorne ist an der Lampenplatine rechts angelötet und von dort an Pin 3. Pin 4 an Lampe weiß und Pin 5 an Lampe rot. Der gemeinsame Rückleiter der Lampen ist an VS ( Pin 1 ) angelötet und die Lampen leuchten dadurch heller. Programmierung Adresse wie Motorwagen, und 4x 1. Zur fixierung der Litzen nimmt man Doppelklebeband.

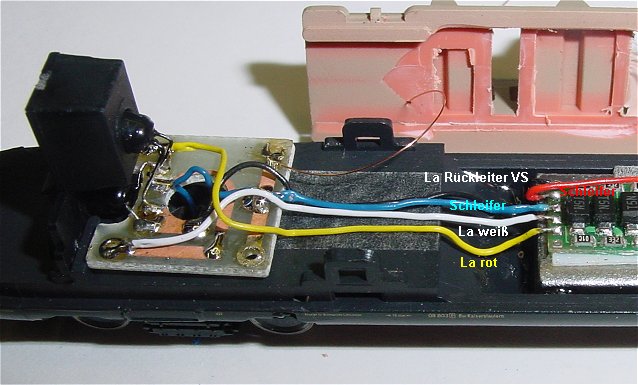

	Zur Verdeutlichung noch einmal größer.

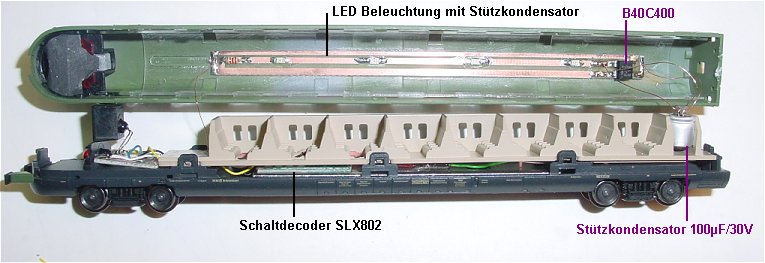

	Aus einem Streifen 0,5 mm dicker Platine wird die Beleuchtungsplatine hergestellt. Rechts der Gleichrichter an dem rechts die Kupferlackdrähte von den Schleifern angelötet sind. Links mittlere Leiterbahn ist Plus vom Gleichrichter mit 4 LED's, danach über einen 2,2k Widerstand an die untere Leiterbahn minus vom Gleichrichter. Damit das Licht nicht flackert ist in der Toilette der Inneneinrichtung ein 6mm dicker 100µF/30 Volt Kondensator mit Plus und minus an den Gleichrichter angeschlossen. Damit wäre der Umbau fertig.
