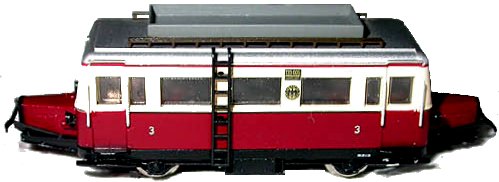

Arnold Sylter Inselbahn (Schweineschnäuzchen)
Umbauanleitung: Einbau eines DHL100 Selectrix-Decoders
|
 |
Gehäuse abnehmen durch Spreizen der Seitenwände.
|
 |

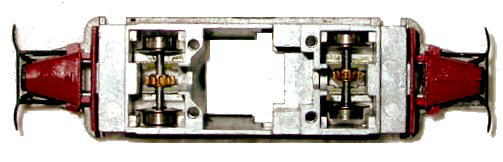

Platinenschrauben entfernen, Platine abnehmen und Motor herausnehmen.
Achslager leicht ölen.
|
 |

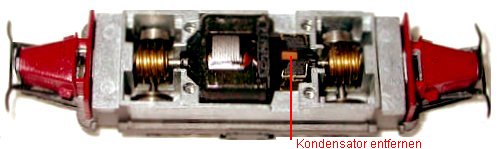

Motor Kondensator (hier braun) herausnehmen, dazu muß mindestens ein Kohleblech ausgeklippst werden.
|
 |

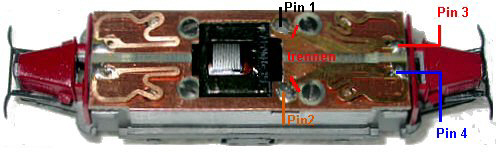

Decoderunterseite mit Tesafilm isolieren und einlöten. Pin 1 oben, Pin 2 unten an den Motorfedern der Platine. Pin 3 rot
oben rechts am Lötpunkt der Platine zu den Schleiffedern und Pin 4 blau unten am Lötpunkt der Radschleiffedern.
Decodereinstellung: Adresse XX, Geschwindigkeit 5, Verzögerung 1, Impuls 2, Halteabschnitte
nach Belieben.
|
