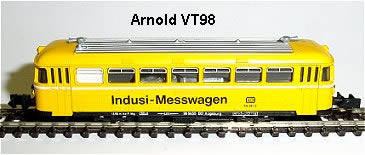

Arnold VT 98 Indusi Messwagen
Umbauanleitung: mit Multiprotokolldecoder DHL160 / SLX870 DCC - SX
Dieser Umbau wurde so ausgeführt das die rote und weiße Beleuchtung mit der Fahrtrichtung wechselnd erhalten bleibt.
|
|
Gehäuse ab, markieren des Gehäuses, da es nur in einer Richtung aufgesetzt werden kann um innen an dem Ballastblei
Massekontakt zu bekommen.
|
|
Der Kondensator an den Motoranschlüssen wird abgezwickt. Die beiden Drähte, welche als Scharnier für die Motorfedern
dienen, werden 0,5 mm über den Blechlaschen abgeschnitten und mit den Laschen oben verlötet.
|
|

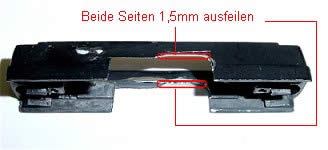

Aus dem Ballastblei im Wagengehäuse muss ein schmales Stück herausgefeilt werden damit das Gehäuse später über den
Decoder passt. Also Lichtleitstäbe raus, Ballast raus und nach Decodereinbau den Decodersitz markieren und dann ausfeilen.
|
|

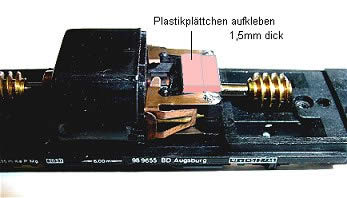

Auf dem Motor wird ein Plastik-Abstandhalter aufgeklebt den man wie im Bild individuell zuschneiden muß. Dicke ca. 1,5 mm
(so hoch wie die beiden schwarzen Pins links) Auf dem Plättchen und den Pins wird der Decoder festgeklebt, Anschlüsse seitlich.
|
|

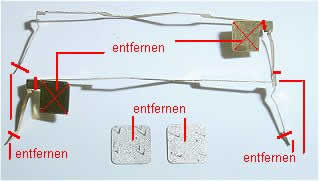

Die beiden Messingeinsätze der Lampen werden vorsichtig aus der Plastikhalterung gezogen und die Diodenhalterungen
abgeschnitten. Dioden entfallen natürlich auch. Die Enden der Lampenfedern müssen um 2 mm gekürzt werden, damit sie
nicht aus Versehen mit einem Rad Kontakt bekommen. Nach der Bearbeitung wieder einsetzen, dabei Isolierung mit Tesa
an der Kreuzungsstelle nicht vergessen.
|
|

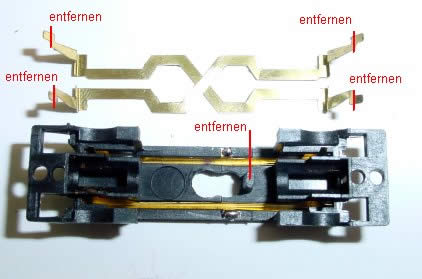

Noch einmal der Deutlichkeit halber die Leiterbahnen. Der Plastiknippel muss entfernt werden und an die beiden Stromabnehmer
Leiterbahnen im Gehäuse wird je ein blauer und roter Draht in der Rille angelötet. Im Bild links also rot oben und blau
unten in die Rille.
|
|

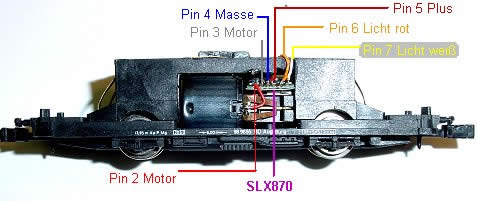

Hier ist der Decoder aufgeklebt und verdrahtet. An dieser Stelle zeichnet man im Ballastblei jetzt die Ausnehmung für
den Decoder an damit das Gehäuse passt. Pin 1 bei dem DHL160 bleibt frei. (nimmt man einen DHL100 kommt an Pin 1 der
Motor vorne) Pin 2 an Motor vorn, Pin 3 an Motor hinten, Pin 4 an Masse, Pin 5 an Plus, Pin 5 an Licht rot und Pin 7
an Licht weiß.
Einstellung: Adresse XX, Höchstgeschwindigkeit 4, Anfahr- und Bremsverzögerung 2, Impuls 1
weich, Halteabschnitte nach Belieben.
|
