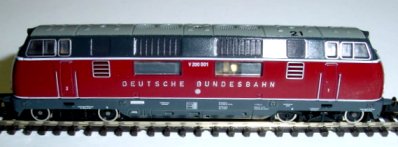

Arnold V 200 Deutsche Bundesbahn       Umbauanleitung: günstig ist ein Selectrix 66830 wegen der isolierten Rückseite, es passt auch 66836 (DHL100)

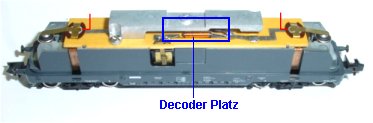

	Gehäuse abnehmen. Brücke über der Platine abschrauben. In diesem Umbau soll der Decoder unter die Metallbrücke längsseitig eingebaut werden.
	Der Decoder wird auf die Platine geklebt und ist durch die Keramikrückseite des 66830 isoliert. Bei anderen Decodern muß die Plus-Leiterbahn in der Mitte abgeklebt werden.

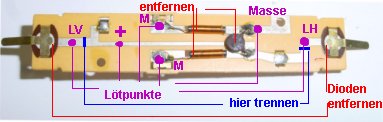

	Platine abnehmen. Diodenplättchen unter den Lampenfedern und Isolierung entfernen. Lötet man die Lampenfedern nach dem Einbau oben auf der Leiterbahn fest, kann man vorher die überstehenden Laschen auf der Unterseite wegschneiden und spart die Isolierung unten. Die Leiterbahnen zu den Lampen vorn und hinten werden mit einem Messer durchtrennt,(blauer Strich Bild links). Drosseln und Kondensator werden abgelötet. Die Leiterbahn in der Mitte verbindet die vordere und hintere Plus Stromabnahme und bleibt.

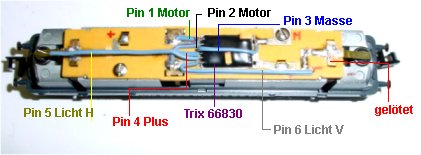

	Hier ist der Decoder bereits aufgeklebt und verdrahtet. Anschlüsse links, Pin 1 ist oben. Pin 1 an Motor Lötpunkt oben. Pin 2 an Motorlötpunkt unten. Pin 3 an Masse hinten. Pin 4 an Plus Leiterbahn Mitte vorn. Pin 5 an Licht hinten genau mittig über das Pluskabel verlegen, sonst passt die Metallbrücke nicht mehr. Pin 6 an Lampe vorn. Einstellung für diesen Motor: Adresse XX, Höchstgeschwindigkeit 3, Anfahr- und Bremsverzögerung 4, Impuls 2. Probefahren ohne Gehäuse. Wenn man den Lampenanschluss vertauscht hat, hilft nur umlöten. Gehäuse aufsetzen, fertig.
