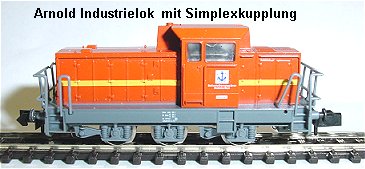

Arnold Industrie Lok Umbauanleitung: DHL050 passt auf den Motor im Führerhaus.
	Gehäuse abnehmen durch Lösen der beiden Schrauben unter dem Boden. Am Gehäuse ist nichts zu ändern. Der Führerstand wird links und rechts ausgerastet. (Mit spitzer Klinge leicht mittig an der Trennstelle rot/grau die Rastnase nach innen drücken und Teil nach oben ziehen) Dies ist nötig weil der Decoder nicht eingeklebt durch das Gehäuse passt und die Fenstereinsätze beibehalten werden.
	Motor herausnehmen und Kondensator zwischen den Kohlebörsten entfernen.

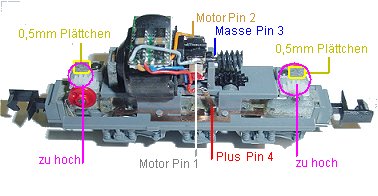

	Die beiden Stromabnehmerfedern unter dem Motor werden seitlich stehend gekürzt. Hier wird je eine Litze rot und blau angelötet. An die Motorkohlebleche wird je eine Litze grau und orange angelötet. Auf den Motor wird längs ein Plastikplättchen aufgeklebt. Dieses steht rechts und links 1mm weniger über als der Decoder lang ist. Der SLX 831/DHL050 wird verdrahtet und bekommt ein Doppelklebeband auf die Rückseite. Er wird aber noch nicht festgeklebt.

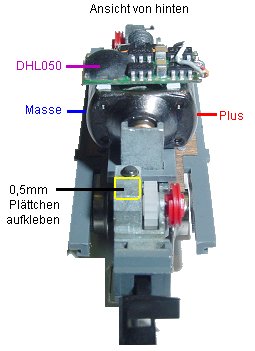

	Hier die Ansicht von hinten. An den gelb markierten Stellen sollte je ein Plättchen 0,5 mm dick als zusätzlicher Abstand, Fahrgestell / Gehäuse, aufgeklebt werden. Der Abstand zu den weißen Zahnrädern ist sehr knapp bemessen und bei manchen dieser Loks blockiert der Motor und brennt durch wenn die Gehäuse- Befestigungsschrauben angezogen werden. Man könnte im Gehäuse auch über dem Zahnrad ein wenig ausfräsen, so ist es aber einfacher. Der Decoder wird leicht schräg nach oben gehalten und das Gehäuse aufgesetzt. Dann wird der Decoder auf das Doppelklebeband gepresst. Anschließend wird das Führerhaus aufgesetzt bis zum Einrasten. Einstellung: Adresse XX, Geschwindigkeit 5, Verzögerung 2, Impuls 1 sehr weich. Sehr weich wird unter erweiterten Kennwerten eingestellt. Also Programmierung 00 - 4 - 2 - 4 - 2 programmieren, dann erst Adresse etc. programmieren.
