Arnold V 100 mit Simplexkupplung Umbauanleitung: Es passt ein Selectrix 66830

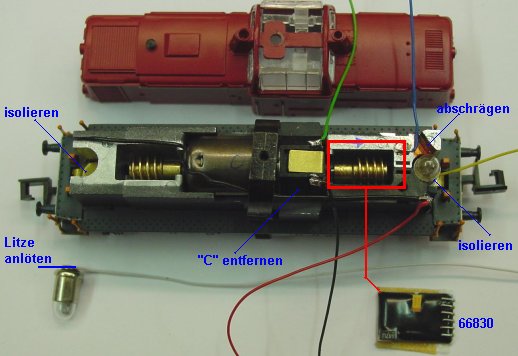

	Dach abnehmen. Gehäuse abschrauben. Motorstromfedern beide abschrauben. Birnen vorn und hinten entnehmen. Motorhalterung nach links schieben und Motor herausnehmen. Der Kondensator am Motor wird vorsichtshalber entfernt. An die Motorstrombleche je eine Litze schwarz und grün anlöten. Die Diodenplättchen in der jeweiligen Lampenhalterung entfallen, dafür wird ein Stück Tesaband eingeklebt zur Isolierung der Birnen unten. An die Birne wird eine Litze vorn weiß, hinten gelb angelötet. Der viereckige, (im Bild oben rechts) Ballastblockteil wurde von mir schräg gefeilt um jeden möglichen Kurzschluss mit dem Decoderlichtausgang zu vermeiden. In das Schraubenloch des Ballastes daneben habe ich eine Messingschraube gedreht und abgekniffen. Daran habe ich eine Litze blau für Masse angelötet, man kann die Litze auch in das Loch stecken und mit einem Stück Messingdraht fixieren. Nun wird der Motor wieder eingebaut und der 66830 Decoder mit Klebeband befestigt. Die Birnen werden isoliert eingesetzt und die Verdrahtung kann beginnen.

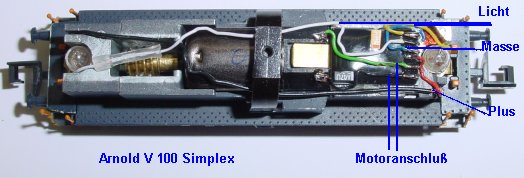

	Decoderbeine nach rechts, Anschluss von unten nach oben: 1 schwarz Motor unten, 2 grün Motor oben, 3 Plus rot unten, 4 Masse blau oben, 5 Licht gelb, 6 Licht weiß. Probefahren mit Einstellung z.B. Lokadresse, Höchstgeschwindigkeit 3 (als Rangierlok 2) - Masse 2 - Impuls 2, Gehäuse und Dach aufsetzen, fertig.
