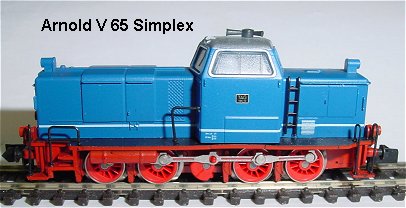

Arnold V 65 Simplex Umbauanleitung: Mit DHL 050 stehend im langen Vorbau Update mit Faulhabermotor
	Lokgehäuse abnehmen, dazu 1. Führerstand am Umlaufblech ausrasten und nach oben abziehen. 2. einen Vorbau unten abschrauben, Vorbau abheben, Schraube mit passender Mutter fixieren. 3. zweiten Vorbau lösen, abhaben und ebenfalls mit Mutter sichern. Dadurch kann der komplette Antrieb nicht herausfallen.

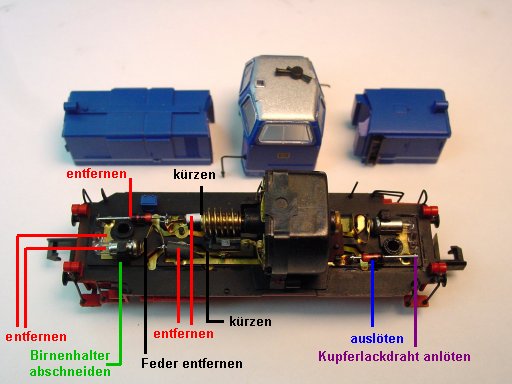

	Zustand vor Umbau. Der Decoder soll im linken langen Vorbau untergebracht werden. Rechts wird die Diode zur Lampe ausgelötet, ein Kupferlackdraht an die Lampe gelötet der nach links verlegt wird. Nun kann der kurze Vorbau schon wieder aufgesetzt und befestigt werden. Links im Bild entfällt die Diode, die Lampe, beide Entstörröhrchen, das Messingblech unter der Birne, die Birnenhalterung wird bündig mit dem Boden abgeschnitten, Die Zuleitung zur Birne wird abgelötet, beide Motoranschlüsse werden gekürzt.
	So sieht die lange Seite nach der Bearbeitung aus. Die Haltemutter ist eine runde Gewindemutter.

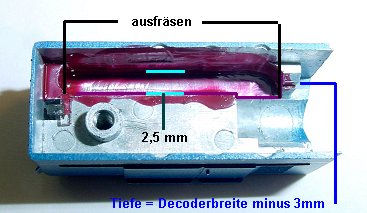

	Aus dem langen Vorbau wird ein Stück für den Decoder herausgefräst. Vorher Decoderlänge anzeichnen. Breite 2,5mm maximal da der Decoder 1,9mm dick ist und auf beiden Seiten mit Tesakrepp isoliert wurde.Frästiefe ist Decoderbreite minus 3mm, denn an der Halteschraube ist sowohl am Boden wie auch im Vorbau je ein 1,5mm Ring. Einspannen zum Fräsen mit Hartgummibacken oder drei Lagen tesakrepp auf den Seitenteilen.

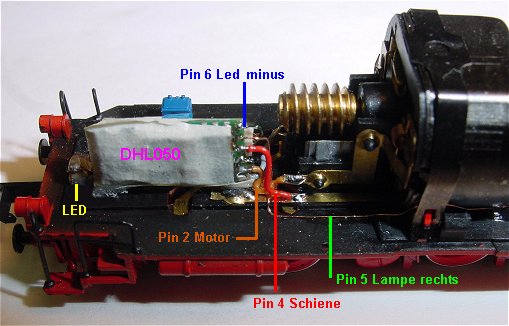

	Der DHL050 ist isoliert an nur beiden Enden mit Zweikomponentenkleber aufgeklebt. Vor den Lichtleitstab wurde eine SMD Led geklebt. Pin 2 orange an Motorblech, Pin 4 rot an Schiene links, Pin 5 Kupferlackdraht an Lampe hinten.

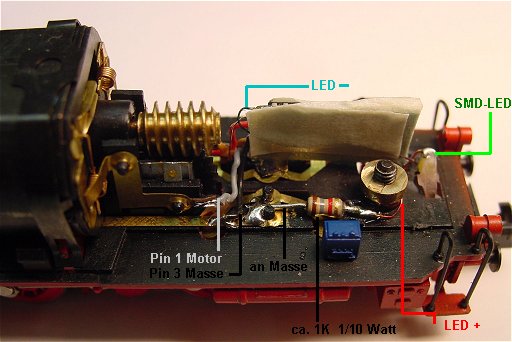

	Rechte Seite. Pin 1 grau an Motorblech, Pin 3 schwarz an Schiene rechts, Pin 6 Kupferlackdraht an LED minus, Led Plus an Widerstand ca. 1K - 1/10 Watt, Widerstand an Schiene rechts. Durch die Halteschraube kann nun eine Probefahrt gemacht werden. Einstellungen: Adresse XX, Geschwindigkeit 5, Verzögerung 3, Impuls 2, Halteabschnitte 1 oder 2. Nach erfolgreicher Probefahrt Mutter abschrauben, Vorbau aufsetzen und festschrauben.

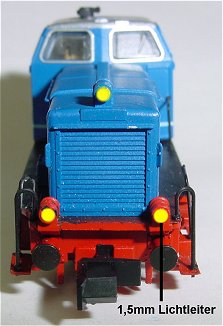

	Wer sich soviel Mühe mit dem Umbau gemacht hat sollte nun den letzten Schritt auch noch machen und in die Lampenöffnungen je ein 2 mm langes Stück Lichtleitkabel 1,5 mm dick einschieben. Dadurch ist das Licht besser zu sehen.

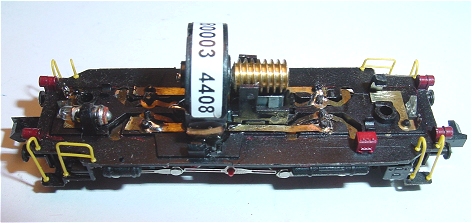

	Update: Motor mit aufgezogener Schnecke einkleben. Dabei wird 0,5 mm Kupferdraht um die Schnecke gewickelt, dann Motor eingeklebt und nach Aushärten des Klebers der Draht herausgezogen. Das Gestell vor dem Motor wird wie im Bild bearbeitet.

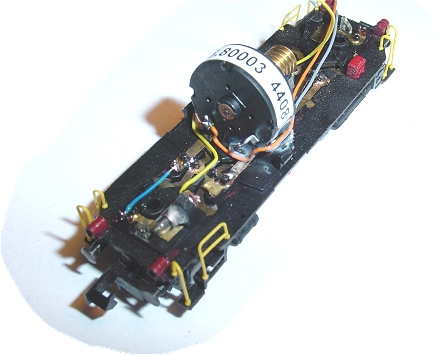

	Motor verdrahtet.

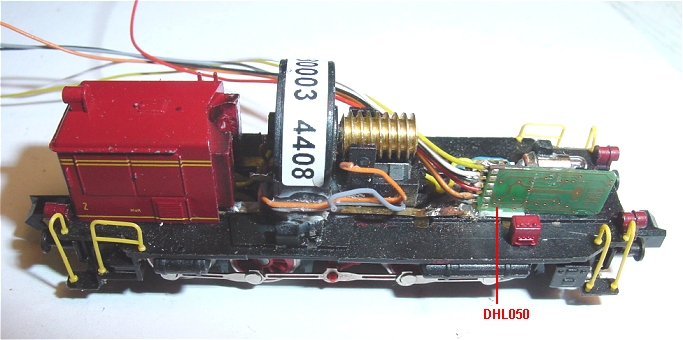

	Kurze Haube aufgesetzt. Lange Haube erhält, wie im Umbau oben, eine Ausfräsung für den DHL050. Dieser wird senkrecht eingeklebt und verdrahtet.
