Arnold BR 80 033 Umbauanleitung: Es passt ein DHL 050 in den Führerstand
	Lokgehäuse durch Lösen der Schornsteinschraube nach hinten abnehmen.

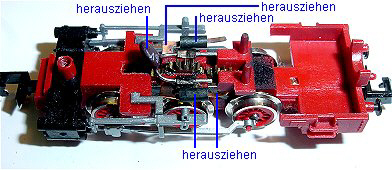

	Zustand vor Umbau. Es wird der Kondensator und die beiden eingesteckten Federn an der Stromabnahme herausgezogen. Diese entfallen.
	Auf beide Motoranschlüsse wird ein Lötzinntropfen gegeben, ebenso auf beide Stromabnehmer Anschlüsse. Die beiden Nietenköpfe werden mit Farbe gegen das Bleigewicht isoliert.

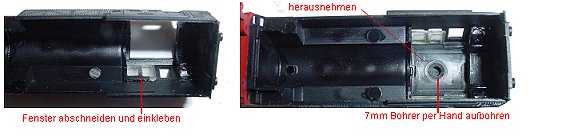

	Aus dem Gehäuse wird der Fenstereinsatz durch aufbohren der Plastikniete herausgenommen. Aufgebohrt wird natürlich durch aufreiben mit dem 7 mm Bohrer aus der Hand. Die Fenster werden abgeschnitten und beidseitig mit Sekundenkleber eingeklebt. Das Dach wird nach dem Umbau wieder aufgeklebt.

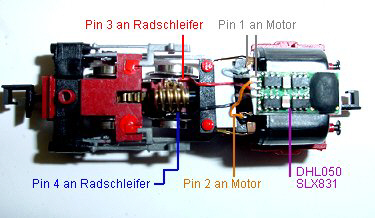

	Der Decoder DHL050 wird wie im Bild mit Doppelklebeband auf dem Motor befestigt. Pin 1 ist links oben im Bild und wird mit dem Motoranschluss oben verlötet. Pin 2 kommt an den Motoranschluss unten. Pin 3 wird an die Radschleifer oben und Pin 4 an die Radschleifer unten gelötet. Einstellung: XX, Geschwindigkeit 4, Verzögerung 2, Impuls 1, Halteabschnitte nach Belieben.
